جرثقیل سقفی | انواع ، اجزا ، اصطلاحات
جرثقیل سقفی یکی از تجهیزات اصلی جابجایی مواد در صنایع است که برای بلند کردن ، انتقال ، نصب ، مونتاژ و جابجایی بارهای سنگین در داخل سالن ها و سوله ها مورد استفاده قرار می گیرد.
در این مقاله توضیح می دهیم پیش از خرید جرثقیل سقفی به چه نکاتی باید توجه کنید. همچنین با اجزای اصلی آن و کاربردهایی که در صنایع مختلف دارد آشنا خواهید شد. جابجایی و بلند کردن بارهای سنگین یکی از مهمترین چالش ها در محیط های صنعتی است ، کاری که جرثقیل های سقفی با دقت و قدرت بالا انجام می دهند. این تجهیزات توان بالابری بالایی دارند و اپراتور می تواند از طریق کنترل آویزی سیمی یا ریموت دستی ، حرکت طولی ، عرضی ، و عمودی جرثقیل را مدیریت کند.
به همین دلیل در انبارهای صنعتی ، خطوط تولید ، سوله ها کارگاه ها ، محوطه های بارگیری ، ایستگاه های ریلی و بنادر کاربرد گسترده ای دارند.
جرثقیل های سقفی در ظرفیت ها ، ابعاد و پیکربندی های متنوع طراحی و تولید می شوند و بسته به نیاز پروژه می توانند به تجهیزات جانبی و الحاقات مختلف مجهز شوند .
دو عامل اصلی که باعث استفاده گسترده از جرثقیل سقفی در صنایع شده است ، افزایش بهره وری و ارتقای ایمنی است.
این سیستم عملیات جابجایی را در زمان کوتاه تری نسبت به بسیاری از تجهیزات زمینی انجام می دهند و توان حمل بارهای سنگین تر را دارند .
همچنین امکان انتقال مواد در محیط های پر خطر مانند فضاهای دارای فلزات مذاب ، مواد شیمیایی یا شرایط صنعتی سخت را بدون خطر انداختن نیروهای انسانی فراهم می کند.
جرثقیل سقفی چگونه کار می کند؟

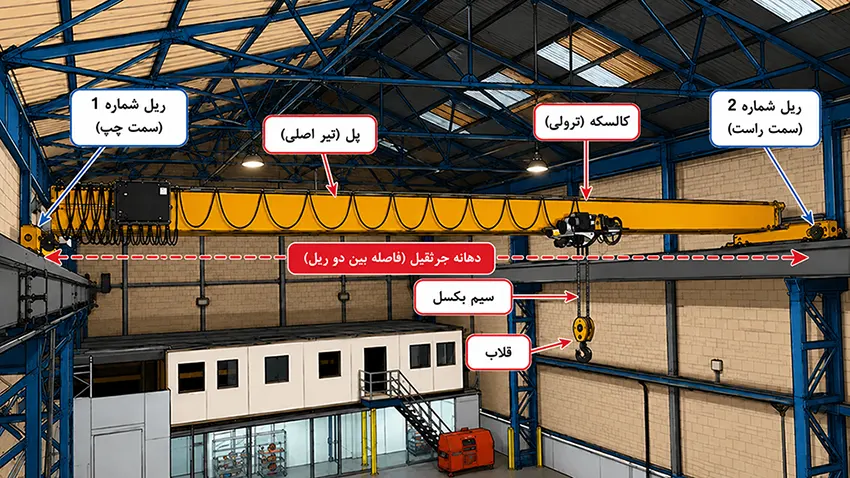

جرثقیل سقفی قادرند بار را در یک محدوده مستطیلی در سراسر سالن جابجا کنند.این جابجایی از طریق سه حرکت مستقل انجام می شود.
ریل ها معمولا در طول دو طرف سالن یا کارگاه و در ارتفاع نصب می شوند. جرثقیل روی این ریل ها حرکت طولی انجام می دهد.
پل اصلی یا تیرهای اصلی ، این بخش ، سازه اصلی و افقی جرثقیل است که بر روی ریل های سقفی قرار می گیرد. پل جرثقیل عرض کلی فضای کاری را پوشش می دهد جرکت عرضی ترولی ( کالسکه بالابر ) بر روی تیر اصلی پل انجام می شود و حرکت عمودی بالابر ( hoist ) که قلب جرثقیل است که وظیفه اصلی بلند کردن و پایین آوردن بار را برعهده دارد.
بالابر شامل موتوری برای چرخش درام ، سیم بکسل و قلابی است که بار به آن متصل می شود. بالابر معمولا بر روی کالسکه بالابر (Trolley ) نصب می شود.
قلاب( hook ) که مستقیما به سیم بکسل متصل است ، برای گرفتن و آویزان کردن بار استفاده می شود.
سیستم کنترل : این سیستم معمولا شامل یک آویز کنترل یا کنترل بی سیم است که اپراتور آن را در دست می گیرد و دکمه های مختلفی برای کنترل حرکت و سرعت جرثقیل دارد .
اجزای جرثقیل سقفی
با وجود تفاوت در طراحی و نوع جرثقیلهای سقفی، ساختار کلی آنها بر پایه مجموعهای از اجزای اصلی شکل میگیرد. تقریباً تمامی جرثقیلهای سقفی از بخشهایی مانند بالابر، ترولی یا چرخدستی، تیرهای عرضی، شاهتیرها و سیستمهای کنترلی تشکیل شدهاند.

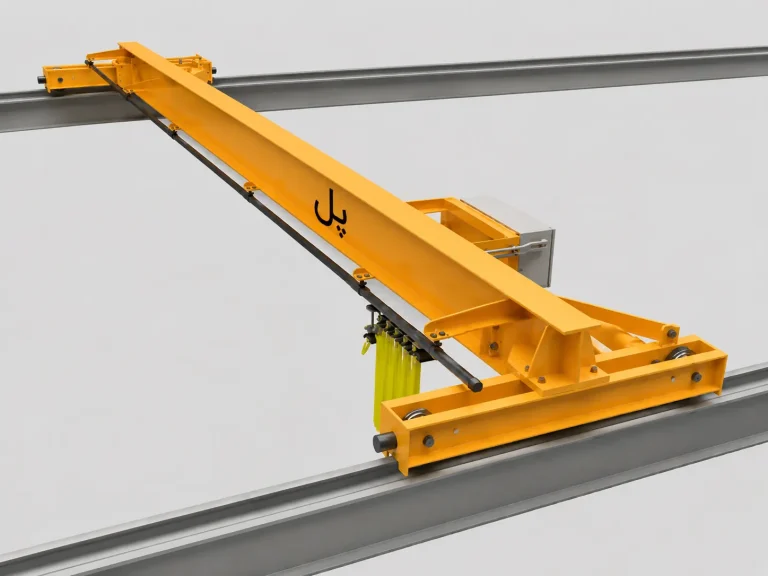

تیر پل
تیر افقی اصلی است که حرکت ترولی یا واگن برقی ( کالسکه بالابر ) بر روی آن انجام میگیرد. این بخش اغلب از سازه های فولادی ساخته میشود و بسته به شرایط کاری، ظرفیت بار و نیاز پروژه ، قابلیت طراحی و ساخت به صورت سفارشی را دارد.
تیر های سقفی
شاهتیر سقف یکی از اجزای مهم سازهای محسوب میشود که بهطور مستقیم به ستونها اتصال دارد و نقش اصلی آن انتقال و توزیع بار وارد شده از تیرهای فرعی و سقف به ستونهای سازه است. این عضو سازهای به دلیل استحکام بالا و توانایی تحمل بارهای سنگین، در ساخت سولهها و سازههای صنعتی بزرگ برای پشتیبانی از اجزای بالایی سازه مورد استفاده قرار میگیرد.
شاه تیرها تیر پل را نگه میدارند و آن را به کامیونهای انتهایی متصل میکنند. آنها بسته به ظرفیت بار مورد نیاز برای کاربرد، در شکلها و اندازههای مختلفی وجود دارند.
کامیون انتهایی ( End Truck )
از اجزای مهم جرثقیل سقفی محسوب میشوند که وظیفه نگهداری پل جرثقیل و حرکت آن در طول ریل های نصب شده در سالن یا سازه را بر عهده دارند. این بخش با توجه به شرایط پروژه میتواند بهصورت موتوردار (برقی) یا بدون موتور طراحی و اجرا شود. همچنین در برخی مدلها ، امکان استفاده از کامیونهای چرخشی وجود دارد که باعث افزایش انعطافپذیری سیستم در حرکت و سازگاری با مسیرها و سطوح مختلف میشود. به همین دلیل جرثقیل قادر است بهصورت روان در امتداد دهانه سالن و مسیرهای تعیینشده جابجا شود.
این ترکیب امکان حرکت بار را بهصورت محدود و کنترل شده در شش جهت فراهم میکند و ایمنی عملیات حمل بار را افزایش میدهد.

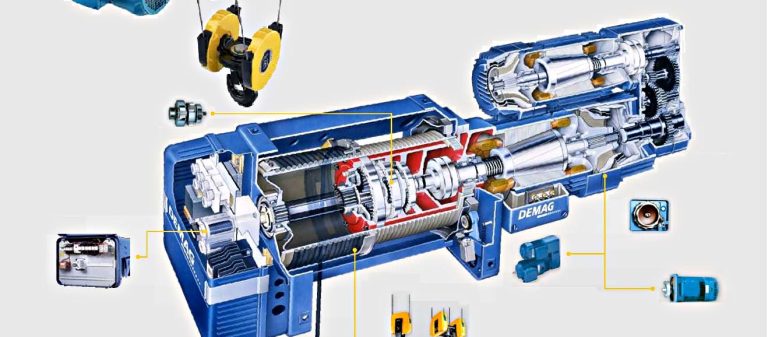

بالابر ( Hoist )
بالابر یکی از اصلیترین اجزای جرثقیل سقفی است که وظیفه بلند کردن و جابجایی بار متصل به قلاب یا تجهیزات باربرداری را بر عهده دارد. این تجهیز با توجه به نوع جرثقیل و شرایط کاری میتواند با سیستمهای محرک مختلفی مانند موتور الکتریکی، هیدرولیکی، پنوماتیکی یا در برخی کاربردها مکانیزمهای ثقلی طراحی شود.
در جرثقیلهای سقفی معمولاً دو نوع بالابر بیشترین کاربرد را دارند: بالابر زنجیری و بالابر سیمبکسلی. بالابر زنجیری به وسیله زنجیر فولادی عمل کرده و زنجیر در محفظه مخصوص نگهداری میشود. این نوع بالابر اغلب برای ظرفیتهای پایینتر، معمولاً تا حدود ۱۰ تن، مورد استفاده قرار میگیرد و بار را بهصورت کاملاً عمودی و بدون انحراف جانبی بالا و پایین میکند.
در مقابل، بالابر سیمبکسلی برای جابجایی بارهای سنگینتر طراحی شده و توانایی بلند کردن بارهایی با ظرفیت ۱۰ تن و حتی بیشتر را دارد. این نوع بالابر علاوه بر قدرت بالاتر، انعطافپذیری و امکانات کنترلی بیشتری ارائه میدهد، هرچند به دلیل ساختار سیمبکسل ممکن است در حین حرکت، مقدار کمی نوسان یا حرکت جانبی در بار ایجاد شود.
چرخ دستی بالابر ( ترولی )
چرخ دستی بالابر که به آن ترولی Trolley گفته می شود ، وظیفه حرکت افقی بار را به عهده دارد . ترولی یک ساختار متحرک دارد که روی پل جرثقیل قرار می گیرد . بالابر که وظیفه بلند کردن و پایین آوردن بار را دارد ، روی این ترولی نصب می شود. سپس ، با حرکت ترولی بر روی ریل های پل ، بار به صورت افقی در طول و عرض سالن یا محیط کار جابجا می شود.
این تجهیز از اجزایی مانند موتور، سیستم ترمز، کاهنده سرعت، درام و مجموعهای از قرقرهها تشکیل شده است. موتور با انتقال نیرو از طریق گیربکس، درام را به چرخش درآورده و موجب حرکت سیمبکسل یا زنجیر شده و در نتیجه فرآیند بلند کردن و پایین آوردن بار انجام میشود.
مزایای استفاده از جرثقیل سقفی
استفاده از Overhead Crane در محیط های صنعتی مزایای متعددی دارد، از جمله:
افزایش سرعت و دقت جابجایی بار
کاهش نیاز به نیروی انسانی
استفاده بهینه از فضای سالن
افزایش ایمنی در حمل بارهای سنگین
قابلیت نصب در ظرفیتهای مختلف (از چند صد کیلو تا چندین تن)
به همین دلیل جرثقیل سقفی یکی از انتخابهای اصلی صنایع فولاد ، خودروسازی ، سولههای صنعتی ، انبارهای بزرگ و کارخانجات تولیدی محسوب میشود.
انواع جرثقیل سقفی از نظر ساختار
جرثقیلهای سقفی بسته به نوع کاربرد و ظرفیت به مدلهای مختلفی تقسیم میشوند:
جرثقیل سقفی تک پل
جرثقیل سقفی دو پل
جرثقیل سقفی دستی
جرثقیل سقفی برقی
جرثقیل سقفی مخصوص خطوط تولید
انتخاب نوع مناسب جرثقیل سقفی به عواملی مانند وزن بار، طول دهانه سالن، ارتفاع لیفت و شرایط کاری بستگی دارد.
کاربرد جرثقیل سقفی در صنایع مختلف
جرثقیل سقفی در صنایع زیر کاربرد گستردهای دارد:
کارخانههای تولیدی و صنعتی
انبارهای بزرگ و لجستیک
صنایع فولاد و ذوب فلزات
صنایع ماشینسازی و مونتاژ
سولهها و کارگاههای سنگین
تک پل
جرثقیل تک پل یکی از رایجترین و اقتصادیترین گزینه ها برای جابجایی بار در محیطهای صنعتی هست که برای کاربردهای سبک تا متوسط در صنایع مختلف استفاده میشود. در جرثقیل تک پل ، تنها یک تیر عرضی (girder) برای حمل بار به کار میرود که پل مستقیماً بر روی تیرهای طولی نصب شده و بهوسیله آن حرکت میکند. وینچ یا بالابر برقی در زیر پل نصب شده و بار را به کمک یک یا چند قلاب از پایین حمل میکند. طراحی تک پل به گونهای است که بر روی یک پل فولادی حرکت میکند و به کمک تجهیزات مختلف، بار را جابجا میکند.
ظرفیت باربری تک پل معمولا بین 0.5 تا 20 تن و طول دهانه 5 تا 30 متر پوشش می دهد که بسته به وزن بار و ابعاد سالن متغیر است. برای حرکت طولی جرثقیل ، از ریلهای فولادی H یا I شکل یا ریلهای مخصوص استاندارد (مانند A45 یا A55) استفاده میشود که دقت بالا و مقاومت مناسبی در برابر بارهای سنگین دارند. جهت تأمین نیروی محرکه ، الکتروگیربکسهای هلیکال یا شافت مستقیم به همراه موتورهای سه فاز القایی استفاده میشوند که به دلیل راندمان بالا، صدای کم، و کنترل دقیق سرعت، گزینهای ایدهآل برای این کاربرد محسوب میشوند. از معایب این سازه کلاس کاری پایین تر و ارتفاع کاری کمتر نسبت به جرثقیل های سقفی دو پل می توان اشاره کرد.
رونشین
مدل آویز

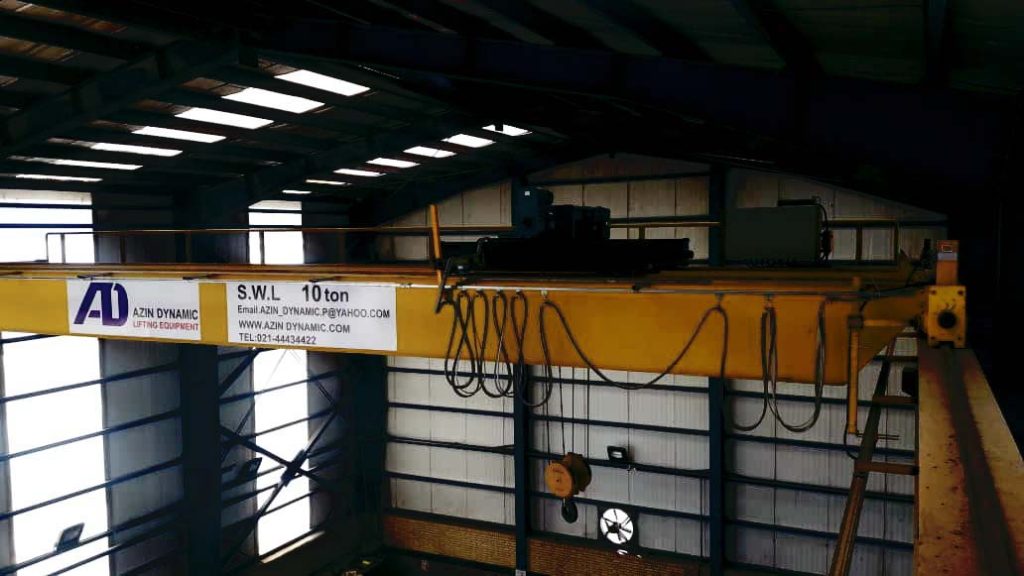

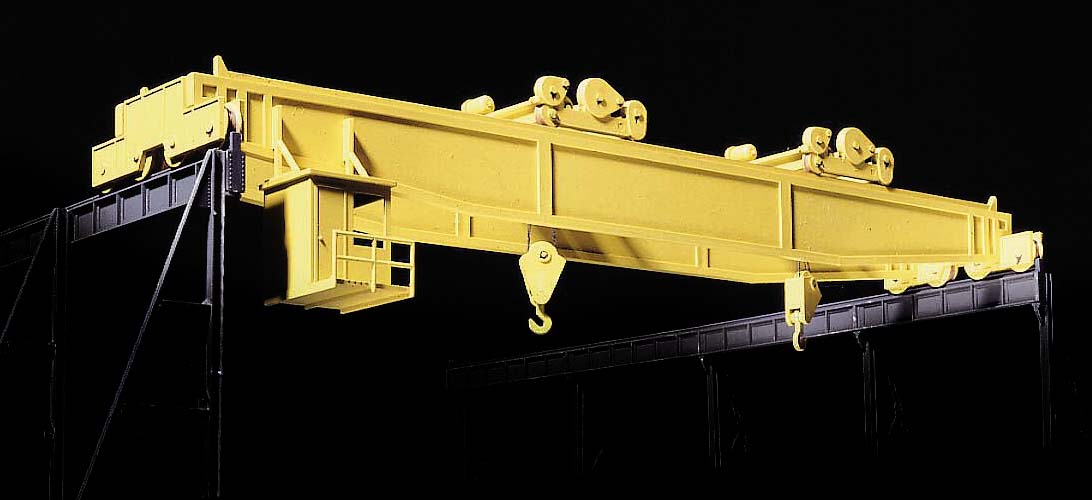

جرثقیل دو پل
جرثقیل دو پل برای کاربردهای سنگین و صنعتی طراحی شده اند و بهعنوان بهترین راهحل برای جابجایی مواد در سالنهای بزرگ ، امکان حمل بارهای سنگین با ظرفیت بالا و دهانههای وسیع را فراهم میکنند.
جرثقیل دو پل برای ظرفیتهای باربری بالا معمولاً 10 تا 500 تن و طول دهانههای بزرگتر تا 40 متر و بیشتر طراحی میشود که مناسب برای صنایع سنگین مانند فولاد، پتروشیمی و تولیدات بزرگ است. این نوع جرثقیل از ریلهای فولادی استاندارد H یا I شکل با استحکام بالا یا ریلهای مخصوص (مانند A65 یا A75) برای حرکت روان و ایمن روی تیرهای سقفی استفاده میکند. برای تأمین نیروی محرکه، از الکتروگیربکسهای هلیکال یا سیارهای (Planetary Gear) با موتورهای سه فاز قدرتمند مجهز به اینورتر (VFD) استفاده میشود که امکان کنترل دقیق سرعت و گشتاور را فراهم میکنند. این سیستمها به دلیل راندمان بالا، استحکام مکانیکی و دوام زیاد، گزینهای ایدهآل برای کاربردهای سنگین هستند.
مدل رونشین
آویز

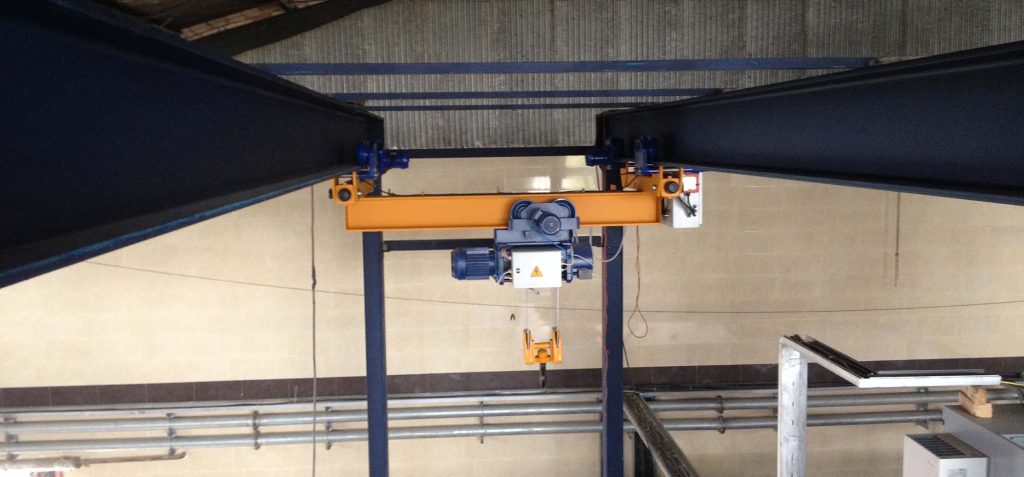

جرثقیل آویز
در محیطهایی که فضای نصب محدود است یا امکان استفاده از ستونهای نگهدارنده وجود ندارد ـ مانند خطوط تولید صنعتی ـ میتوان از جرثقیل آویز بهره برد که به سقف یا دیوار متصل میشوند و جابجایی بار را بهصورت ایمن انجام میدهند. این نوع سیستم بهویژه برای حرکت در مسیرهای ثابت ، چه مستقیم و چه منحنی ، کاربرد بالایی دارد. در سالنهای طولانی که انتقال بار در یک خط یا با زوایای خاص ضروری است، چنین راهکاری بسیار کارآمد خواهد بود. ظرفیت این سازهها از مدلهای سبک با توان کمتر از یک تن تا نمونههای سنگین با توان بیش از ۲۰ تن متغیر است و حتی در صنایع بزرگی همچون نیروگاهها، کشتیسازی و پتروشیمی مورد استفاده قرار میگیرد.

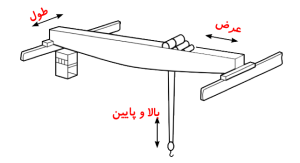

حرکت عرضی و طولی جرثقیل

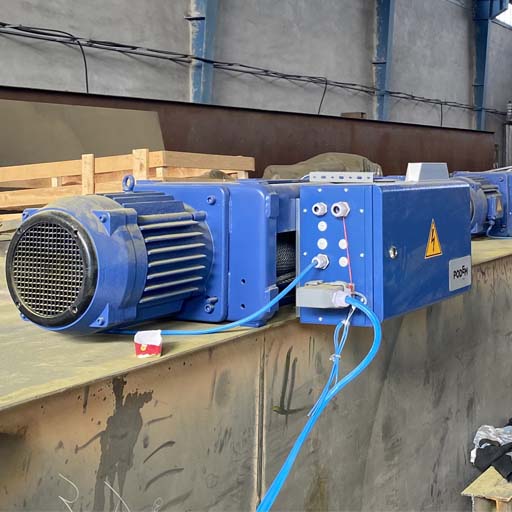

ترولی جرثقیل و حرکت عرضی آن
ترولی جرثقیل سقفی باعث حرکت عرضی جرثقیل می شود این دستگاه روی تیر اصلی جرثقیل یا پل جرثقیل حرکت میکند و به قلاب یا بالابر اجازه میدهد که در امتداد عرض فضای کاری جابجا شود . ترولی معمولاً در سیستمهای جرثقیل سقفی به دو صورت دستی یا موتوری وجود دارد و برای جابجایی بار بهطور دقیق در نقاط مختلف استفاده میشود.
کلیمور یا کلگی و حرکت طولی آن
حرکت طولی جرثقیل سقفی با استفاده از کلیمور یا کلگی جرثقیل انجام میشود. کلگیها در دو طرف پل جرثقیل نصب میشوند و دارای چرخهایی هستند که روی ریلهای نصب شده در طول سالن حرکت میکنند. این چرخها به جرثقیل اجازه میدهند تا در امتداد طولی ریلها جابجا شود و دسترسی به نقاط مختلف فضای کاری را فراهم میکنند.
همچنین، وجود بالابر جرثقیل با کنترل از راه دور به کاربران اجازه میدهد تا با دقت بالا و ایمنی بیشتر بارها را جابجا کنند.
در محیط هایی که فضای کمی در اختیار است، جرثقیل سقفی آویز به عنوان یک راهحل مناسب پیشنهاد میشود. این نوع جرثقیل به سقف نصب میشود و بدون اشغال فضای اضافی در کف کارگاه ، عملیات باربری را انجام میدهد. جرثقیل دروازه ای نیز برای فضاهای باز و محیطهایی که نیاز به حرکت بار در سطح وسیع دارند، مورد استفاده قرار میگیرد.
برای افزایش طول عمر و کارایی جرثقیل های سقفی، انجام سرویس و نگهداری منظم ضروری است. همچنین، استفاده از قطعات یدکی با کیفیت و رعایت حد بار مجاز جرثقیل میتواند از خرابیهای احتمالی جلوگیری کند. تجهیزات ایمنی جرثقیل مانند سیستم ترمز و کنترل سرعت نیز نقش مهمی در حفظ ایمنی محیط کار و جلوگیری از حوادث ایفا میکنند.
اجزای جرثقیل سقفی و نقش آنها در عملکرد دستگاه
هر جرثقیل سقفی را میتوان ترکیبی هماهنگ از قطعات مکانیکی و الکتریکی دانست که کنار هم قرار گرفتهاند تا باری سنگین را با ایمنی، سرعت و دقت جابهجا کنند. در واقع این دستگاه تنها یک سازه فلزی نیست، بلکه سیستمی هوشمند است که طراحی درست و هماهنگی اجزای آن، تفاوت بزرگی در ظرفیت، کارایی و طول عمر جرثقیل ایجاد میکند.
شناخت اجزای جرثقیل سقفی برای مدیران صنایع و اپراتورها اهمیت زیادی دارد، زیرا:
در زمان خرید جرثقیل سقفی میتوانند ظرفیت و مدل مناسب را انتخاب کنند.
در بخش تعمیر و نگهداری، آگاهی از وظیفه هر قطعه به کاهش هزینهها و افزایش بهرهوری کمک میکند.
در موضوع ایمنی، اپراتورها متوجه میشوند کدام بخشها باید همیشه بررسی شوند تا از خطرات احتمالی جلوگیری گردد.

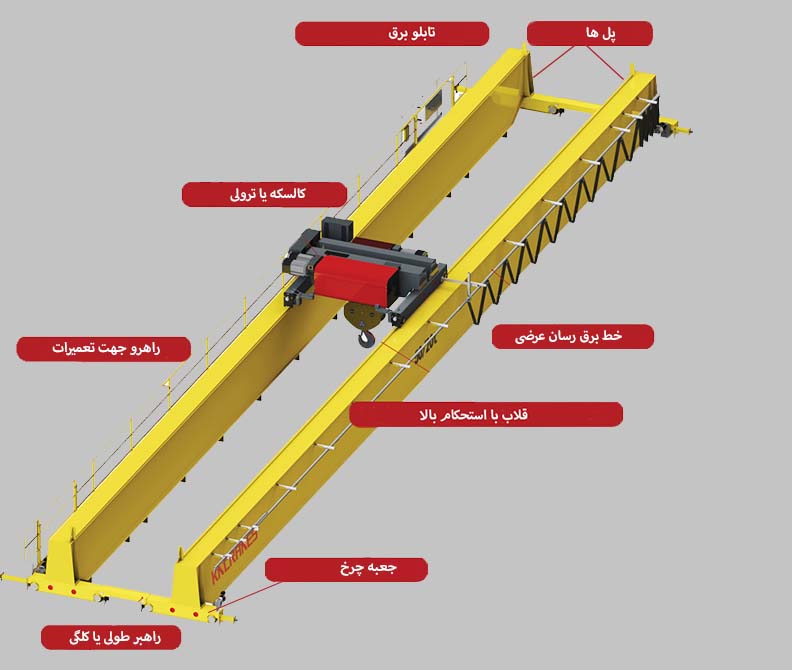

مهمترین اجزای جرثقیل سقفی
برای اینکه درک روشنی از عملکرد این دستگاه داشته باشید، اجزای اصلی آن را میتوان در چهار دسته معرفی کرد:
۱. اجزای سازهای
تیر اصلی (Bridge Girder): ستون فقرات جرثقیل که تمام بار روی آن منتقل میشود.
تیرهای انتهایی (End Carriages): پایههای متحرک که جرثقیل را روی ریل جابهجا میکنند.
ریلها (Runway Rails): مسیر حرکت جرثقیل در طول سالن یا کارگاه.
۲. اجزای حرکتی
کالسکه یا ترولی (Trolley): حرکت عرضی بار را فراهم میکند.
بالابر (Hoist): قلب جرثقیل که بار را بالا و پایین میبرد.
قلاب (Hook): دست مطمئن جرثقیل برای گرفتن بار.
۳. اجزای کنترلی
تابلو برق و سیستم کنترل: مغز جرثقیل که فرمانهای اپراتور را اجرا میکند.
ریموت یا دسته آویز: رابط کاربر با دستگاه.
اینورترها و درایوها: مدیریت سرعت و حرکت نرم.
۴. اجزای ایمنی
لیمیت سوئیچها: جلوگیری از حرکت بیش از حد.
ترمزها و ضربهگیرها: توقف مطمئن و ایمن.
سیستم قطع اضطراری و کنترل اضافهبار: تضمین سلامت بار و اپراتور.
خرید و قیمت جرثقیل سقفی
قیمت هر جرثقیل سقفی بسته به نوع طراحی (تکپل، دوپل یا آویز)، ظرفیت باربری، طول دهانه و تجهیزات کنترلی متفاوت است. اگر ظرفیت برای شما مهم است، باید بدانید که هرچه توان بالابری بیشتر باشد، قیمت دستگاه نیز افزایش خواهد داشت. بنابراین انتخاب درست نوع و ظرفیت جرثقیل تأثیر مستقیم در بهینهسازی هزینهها و افزایش بهرهوری خط تولید دارد.
جرثقیل سقفی چطور محاسبه میشود؟
جرثقیل سقفی بسته به نوع جرثقیل ، ظرفیت بار ، فضای کاری و نیازهای مشخص پروژه متفاوت است. محاسبه جرثقیل سقفی به چند عامل اصلی بستگی دارد که در زیر به آنها اشاره شده است:
ظرفیت بار
اولین و مهمترین عامل در محاسبه جرثقیل سقفی ، ظرفیت بار است. این ظرفیت به میزان باری که جرثقیل باید جابجا کند بستگی دارد و با واحدهایی مانند تن اندازهگیری میشود.
با افزایش ظرفیت بار، ابعاد کلی جرثقیل ، از جمله ابعاد پلها ، اندازه ریل ها و قدرت بالابر نیز افزایش پیدا میکند.
طول دهانه
طول دهانه جرثقیل به فاصله بین دو ریل افقی که جرثقیل روی آن حرکت میکند گفته میشود. این مقدار معمولاً بر اساس عرض سالن یا فضای کاری محاسبه میشود.
دهانه جرثقیل (span) باید به گونهای محاسبه شود که بتواند کل عرض محیط کاری را پوشش دهد. به طور کلی، دهانه میتواند از چند متر تا دهها متر متغیر باشد.
ارتفاع بالابری
ارتفاع بالابری به فاصلهای گفته میشود که جرثقیل میتواند بار را از سطح زمین تا نقطه بالای خود بالا ببرد.
برای چنین کاربردی باید با توجه به ارتفاع سقف ، تجهیزات و فضای مورد نیاز در زیر جرثقیل محاسبه شود . اگر محیط کاری نیاز به بالابری بالا داشته باشد، طول کابل و ابعاد بالابر نیز افزایش مییابد.
مسیر طی شده
مسیر طی شده جرثقیل بستگی به طول سالن یا فضای کاری دارد که جرثقیل باید در آن جابجا شود. با توجه به نیاز محیط اغلب به وسیلهی ریلهایی که در سقف یا زمین قرار دارند، تعیین میشود.
برای محیطهای کاری بزرگ، این طول میتواند بسیار زیاد باشد و روی ابعاد و نوع ریلها و سازه تأثیر بگذارد.
ابعاد جرثقیل
ابعاد جرثقیل های تک پل بهطور کلی کوچکتر از جرثقیلهای دو پل است، زیرا یک تیر (پل) به جای دو تیر دارد.
جرثقیل های دو پل برای جابجایی بارهای سنگینتر و طول دهانه بزرگتر طراحی شدهاند و نیاز به ابعاد بزرگتری دارند.
بالابر سقفی
بالابر سقفی میتوانند بهصورت دستی ، الکتریکی یا پنوماتیک باشند. نوع بالابر و توان آن نیز روی ابعاد جرثقیل تأثیر میگذارد، زیرا بالابر های برقی معمولاً ابعاد و وزن بیشتری دارند.
میزان فاصله آزاد
فاصلهای که بین سقف و بالای جرثقیل یا بین کف و پایینترین نقطه جرثقیل لازم است، باید در نظر گرفته شود تا حرکت بدون مانع صورت بگیرد.
نیاز به تجهیزات جانبی
برخی از جرثقیلها ممکن است به تجهیزات جانبی مانند ترمزهای پیشرفته، کنترل از راه دور، یا سیستمهای ایمنی مجهز شوند که این تجهیزات ممکن است ابعاد نهایی سیستم را تحت تأثیر قرار دهند.
نقش مهندسی در ساخت جرثقیل
طراحی و ساخت جرثقیل سقفی نیازمند دانش مهندسی مکانیک ، عمران ، برق و کنترل است. انتخاب صحیح مقاطع فولادی ، جوشکاری اصولی ، طراحی گیربکسها ، انتخاب موتور و اینورتر مناسب ، همگی جزو مراحل تخصصی طراحی محسوب میشوند.
مهندسی مکانیک
مهندسی مکانیک در طراحی و ساخت جرثقیل شامل مجموعهای از اصول و مباحث فنی است که به منظور انتقال بارهای سنگین بهصورت ایمن و کارآمد انجام میشود. این مهندسی در جرثقیل سقفی تأکید بر طراحی اجزا، تحلیل نیروها، انتخاب مواد، و ارزیابی عملکرد سیستم دارد. در ادامه به چند بخش اصلی مهندسی مکانیک در جرثقیل سقفی پرداخته شده است.
مهندسی سازه
مهندسی سازه در جرثقیل های سقفی یکی از مهمترین جنبههای طراحی و عملکرد این سیستمها است. جرثقیل های سقفی برای بلند کردن و جابهجایی اجسام سنگین در فضاهای صنعتی و کارگاهی مورد استفاده قرار میگیرند، بنابراین طراحی سازه آنها باید توانایی تحمل نیروها و بارهای سنگین را داشته باشد و همچنین از لحاظ ایمنی و استحکام بسیار دقیق باشد.
مهندسی برق
مهندسی برق در جرثقیل های سقفی نقش حیاتی در عملکرد و کنترل دقیق این سیستمها ایفا میکند. در یک جرثقیل سقفی، سیستمهای الکتریکی برای تأمین نیرو و کنترل عملکردهای مختلف از جمله جابهجایی افقی و عمودی و کنترل بار استفاده میشوند.
گرایش عمده شرکت آذین دینامیک
گرایش عمده شرکت آذین دینامک انتخاب کیفیت با حداکثر ضریب اطمینان و حداقل هزینه های ممکن است و توجه به کارایی تکنولوژی مناسب، طراحی و محاسبات فنی دقیق و رعایت کامل مقررات، استانداردها و بهره گیری از نیروی انسانی با تجربه و متعهد و صاحب صلاحیت فنی به عنوان محور انجام کارها برای تامین رضایت کامل استفاده کنندگان به شمار می آید .

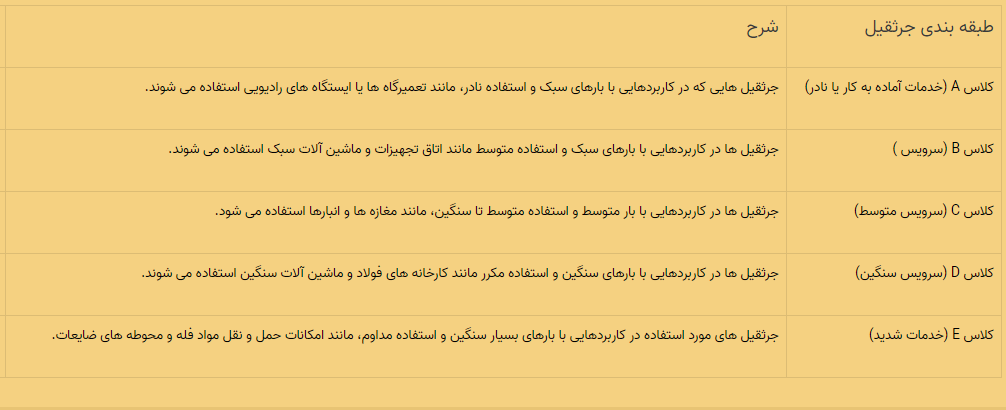

سیستم طبقه بندی جرثقیل
علاوه بر ظرفیت بار ، جرثقیلهای سقفی نیز بر اساس طیف وسیعی از معیارها، مانند نوع سرویس ، چرخه کار ، و الزامات حمل بار طبقه بندی می شوند.
این سیستم طبقه بندی جرثقیل به هدایت فرآیند انتخاب کمک می کند و اطمینان می دهد که جرثقیل انتخاب شده برای استفاده مورد نظر مناسب است.
عواملی مانند تعداد دفعات استفاده ، میانگین و حداکثر بار و محیط عملیاتی همگی به طبقه بندی جرثقیل مناسب کمک می کنند
و به کسب و کارها اجازه می دهد هنگام سرمایه گذاری در این تجهیزات حیاتی تصمیمات آگاهانه بگیرند.
با درک ظرفیت بار جرثقیلهای سقفی و سیستم طبقه بندی جرثقیل ، کسب و کارها می توانند تصمیمات آگاهانه ای اتخاذ کنند
که اطمینان حاصل شود که تجهیزات انتخابی به خوبی با نیازهای خاص آنها سازگار است و ایمنی، کارایی و قابلیت اطمینان طولانی مدت را ارتقا می دهد.

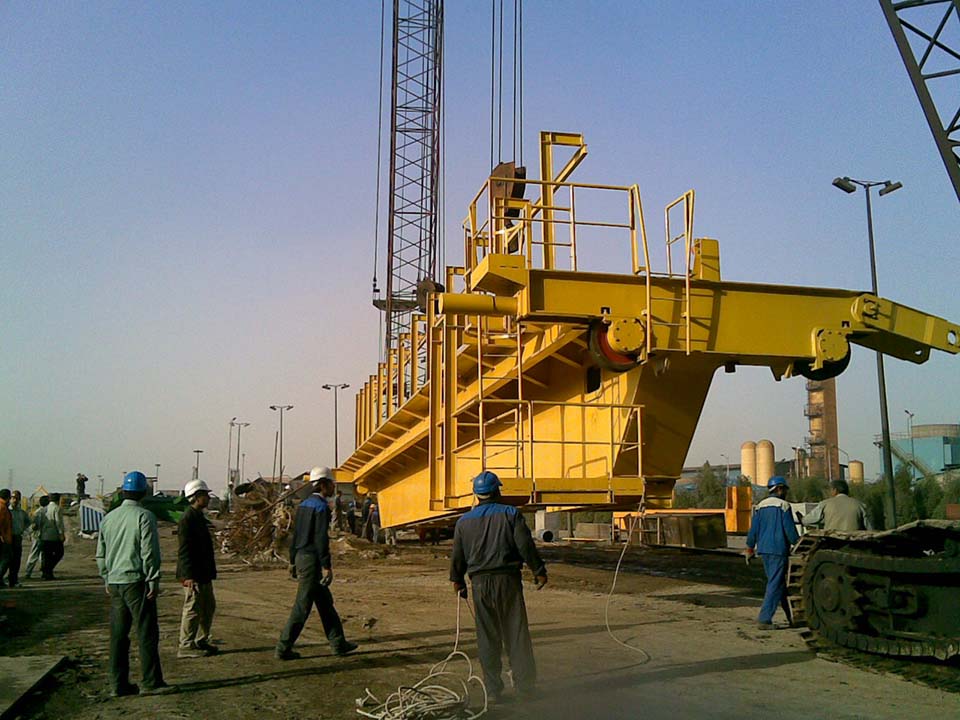

فرآیند نصب جرثقیل
نصب جرثقیل سقفی یک فرآیند چند مرحله ای است که نیاز به برنامه ریزی و اجرای دقیق دارد. آمادهسازی مناسب محل ، اطمینان از پشتیبانی ساختاری ، و یکپارچهسازی سیستمهای الکتریکی و کنترل ، همگی عناصر حیاتی در نصب موفقیتآمیز جرثقیل هستند.
سپس بمنظور حذف کامل فرسایش جانبی بین چرخ و ریل, یک سیستم کنترل کننده جهت درایو پل جرثقیل پیشنهاد می گردد.
این کنترل کننده, با استفاده از دو سنسور فاصله, دو کنترل کننده PID و همچنین کنترل حلقه بسته سرعت موتورهای طرفین پل, می تواند حرکت اریبی پل را کنترل و محور چرخ و ریل را در حالت انطباق نسبی نگه دارد.
در مرحله نهایی با استفاده از کنترل موتورهای القایی دو طرف پل به روش برداری, امکان کنترل سریع گشتاور در سیستم پیشنهادی فوق الذکر فراهم شده و کارایی مجموعه درایو بهبود یافته است
آماده سازی سایت
اولین مرحله در فرآیند نصب جرثقیل ، آماده سازی کامل سایت است . این شامل ارزیابی محیط فیزیکی و زیرساخت برای اطمینان از نصب ایمن و کارآمد جرثقیل است.
مهندسان باید عواملی مانند فضای موجود، ظرفیت باربری ساختمان و قابلیت دسترسی برای مونتاژ و عملیات جرثقیل را به دقت ارزیابی کنند
پشتیبانی ساختاری جرثقیل سقفی
اطمینان از یکپارچگی ساختاری نصب بسیار مهم است. این شامل نصب ریل های مستحکم باند است که پشتیبانی و پایداری لازم را برای حرکت جرثقیل فراهم می کند.
علاوه بر این، عناصر سازه ای ساختمان، مانند ستون ها و تیرها، باید بتوانند وزن و نیروهای دینامیکی اعمال شده توسط جرثقیل سقفی در حین کار را تحمل کنند.
سیستم های برق و کنترل
آخرین مؤلفه حیاتی فرآیند نصب جرثقیل ، ادغام سیستم های الکتریکی و کنترل است .
این سیستم ها عملکرد جرثقیل را قادر می سازند و امکان کنترل و نظارت دقیق بر حرکات جرثقیل و قابلیت های حمل بار را فراهم می کنند.
تیم نصب، منبع تغذیه، پانلهای کنترل و ویژگیهای ایمنی مانند کلیدهای محدود و دکمههای توقف اضطراری را نصب میکند تا عملکرد ایمن و کارآمد جرثقیل را تضمین کند
