سازنده جرثقیل سقفی تک پل
شرکت آذین دینامیک پولاد سازنده جرثقیل سقفی تک پل (Single Girder Overhead Crane) است. این جرثقیل را با ظرفیت ۲۵۰ کیلوگرم تا ۱۰ تن و دهانه ۴ تا ۲۰ متر طراحی و تولید می‌کنیم. طراحی و ساخت بر اساس استانداردهای FEM و CMAA انجام می‌شود.
جرثقیل سقفی تک پل یکی از انواع جرثقیل‌های سقفی است و فقط یک تیر اصلی دارد. دو سر این تیر به راهبرها (کلگی‌ها) متصل است و ترولی (کالسکه) و بالابر در طول تیر حرکت می‌کنند. چهار بخش اصلی دستگاه پل، بالابر، ریل و سامانه کنترل است. وجود یک تیر اصلی، سازه را سبک‌تر می‌کند. این جرثقیل برای سالن‌های تولید، کارگاه‌ها و سوله‌هایی که بار آن‌ها از ۱۰ تن بیشتر نیست مناسب است.
مشخصات فنی جرثقیل سقفی تک پل
مشخصات جرثقیل سقفی تک پل آذین دینامیک در جدول زیر آمده است. مواردی که مقدار ثابت ندارند طبق سفارش مشتری تعیین می‌شوند؛ عوامل مؤثر در انتخاب هر مورد نیز در جدول مشخص شده‌اند.
| مشخصه | مقدار یا شرط |
|---|---|
| ظرفیت | ۲۵۰ کیلوگرم تا ۱۰ تن |
| دهانه | ۴ تا ۲۰ متر |
| ارتفاع بالابری | ۳ تا ۳۰ متر |
| نوع بالابر | زنجیری برای ارتفاع بالابری تا ۶ متر؛ سیم بکسلی تا ۳۰ متر |
| سرعت‌ها و کنترل سرعت | سرعت بالابری طبق کاتالوگ بالابر؛ سرعت‌های دیگر و روش کنترل سرعت طبق سفارش مشتری |
| نوع نصب | رونشین یا زیرآویز، طبق سفارش مشتری؛ به سازه سالن و ارتفاع آن بستگی دارد |
| برند بالابر، موتور و تابلو برق | طبق سفارش مشتری |
| کلاس کاری | طبق سفارش مشتری؛ به تعداد دفعات کار و سهم بار سنگین در کار روزانه بستگی دارد |
| نوع فرمان | طبق سفارش مشتری، مانند ریموت کنترل یا آویز فرمان |
| نوع و جنس تیر | طبق سفارش مشتری؛ به ظرفیت و دهانه بستگی دارد |
| رنگ | طبق سفارش مشتری |
| زمان ساخت و نصب | طبق سفارش مشتری؛ به ظرفیت، دهانه و آماده بودن محل نصب بستگی دارد |
| برق | سه‌فاز ۳۸۰ ولت، ۵۰ هرتز؛ مدار فرمان ۴۸ ولت |
| استاندارد طراحی | FEM / CMAA |
| تست هنگام تحویل | ۱۲۵ درصد بار نامی |
| مدارک تحویل | فاینال بوک کامل |
| گارانتی | ۱۸ ماه کامل |
آذین دینامیک در جرثقیل سقفی تک پل، بالابر زنجیری را تا ارتفاع بالابری ۶ متر و بالابر سیم بکسلی را تا ۳۰ متر به کار می‌برد.
انواع جرثقیل سقفی تک پل
جرثقیل سقفی تک پل به دو صورت رونشین (Top Running) و زیرآویز ساخته می‌شود. محدوده ظرفیت و دهانه هر دو یکسان است. انتخاب نوع دستگاه به سفارش مشتری و سازه سالن بستگی دارد.
جرثقیل سقفی تک پل رونشین
جرثقیل سقفی تک پل رونشین روی ریل‌هایی قرار می‌گیرد که بالای تیرهای اصلی سالن یا سازه فلزی نصب شده‌اند. راهبرها روی این ریل‌ها حرکت می‌کنند و بار جرثقیل از ریل به تیرها و ستون‌های سالن می‌رسد. هنگام سفارش باید ظرفیت تحمل بار این تیرها و ستون‌ها مشخص باشد.
جرثقیل سقفی تک پل آویز (زیرآویز)
در نوع زیرآویز، راهبرها روی بال پایینی تیرهای ریل حرکت می‌کنند و پل زیر آن‌ها آویزان است. تیرهای ریل به سازه سقف متصل می‌شوند. سقف باید وزن جرثقیل و بار برداشته‌شده را تحمل کند. در این صورت ستون جداگانه لازم نیست و فضای زیر جرثقیل برای کارهای دیگر آزاد می‌ماند.
رونشین یا زیرآویز بودن دستگاه طبق سفارش مشتری تعیین می‌شود. سازه سالن و ارتفاع آن در این انتخاب تعیین‌کننده است. هنگام استعلام، مشخصات ساختمان را در اختیار کارشناسان قرار دهید.
ویژگی‌های جرثقیل سقفی تک پل
پل و راهبرها
پل، تیر اصلی دستگاه است و در دو سر به راهبرها متصل می‌شود. راهبرها روی ریل‌های سالن حرکت می‌کنند و بار را در طول سالن جابه‌جا می‌کنند.
بالابر و ترولی

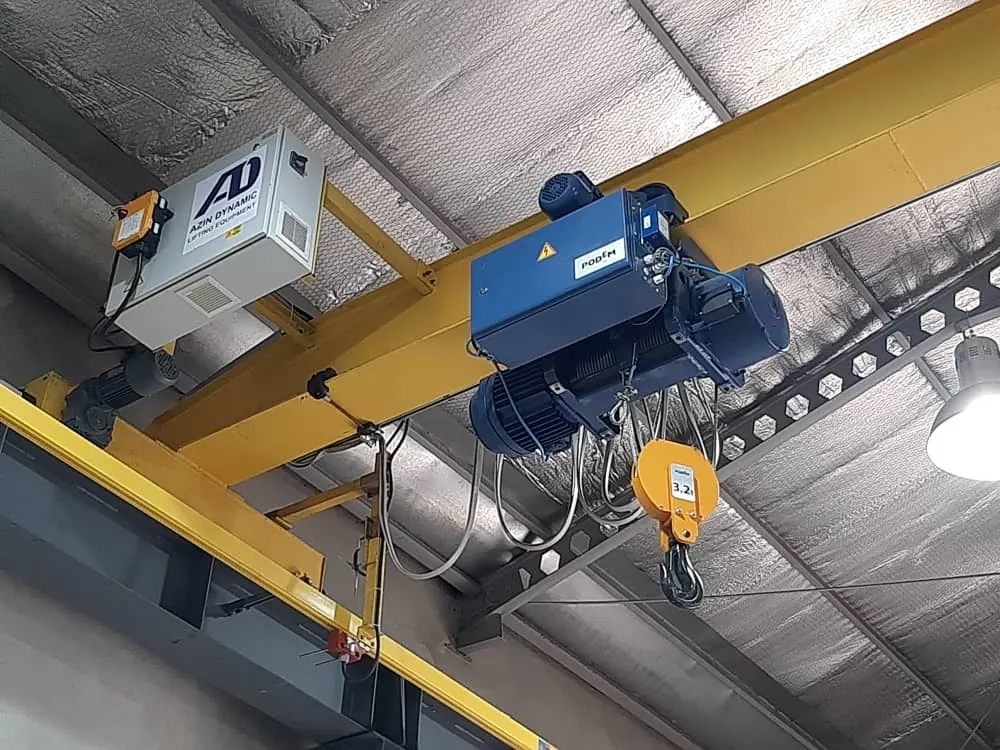

بالابر بار را بالا و پایین می‌برد. نوع آن زنجیری یا سیم بکسلی است و برند بالابر طبق سفارش مشتری انتخاب می‌شود.
ترولی بالابر را در طول تیر اصلی حرکت می‌دهد و بار را در عرض سالن جابه‌جا می‌کند.
کنترل

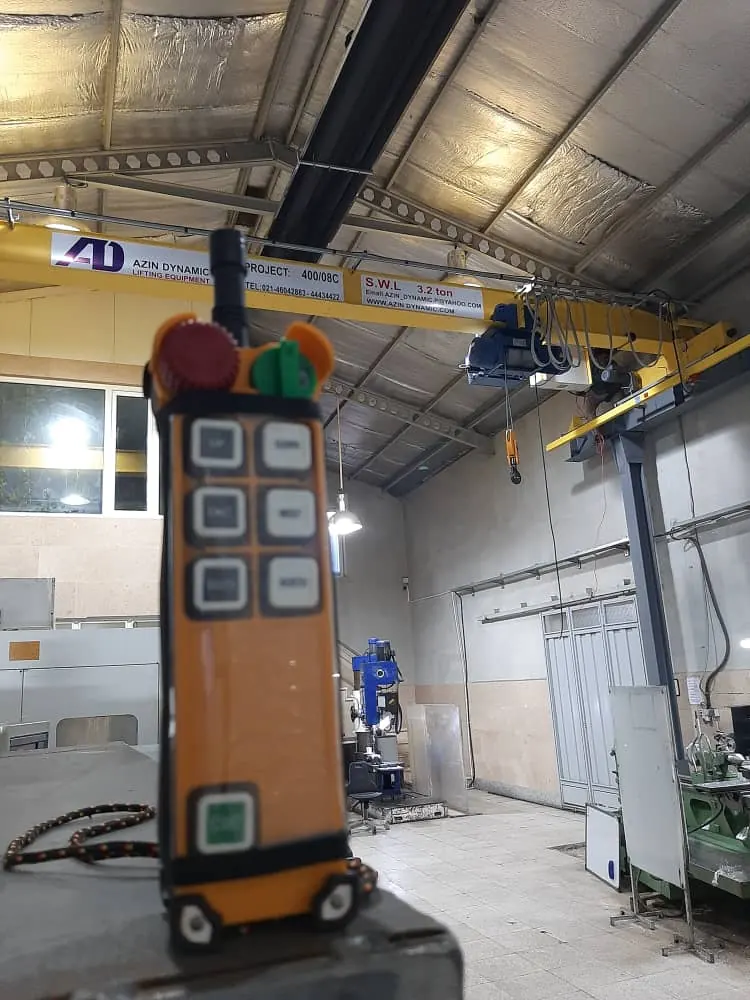

اپراتور جرثقیل را با ریموت کنترل یا آویز فرمان هدایت می‌کند. نوع فرمان طبق سفارش مشتری تعیین می‌شود. تابلو برق حرکت‌ها را کنترل می‌کند؛ برق دستگاه سه‌فاز ۳۸۰ ولت و مدار فرمان ۴۸ ولت است.
مزایای جرثقیل سقفی تک پل
جرثقیل سقفی تک پل ساختار ساده‌تری نسبت به دو پل دارد. به همین دلیل هزینه نصب و نگهداری آن معمولاً کمتر است و بار کمتری به ریل و سازه سالن وارد می‌کند.
پل و بالابر جمع‌وجور هستند و فضای کمی اشغال می‌کنند. به همین دلیل، این جرثقیل برای کارگاه‌ها و سالن‌هایی با فضای محدود مناسب است. ریموت کنترل کار اپراتور را آسان‌تر می‌کند.
جرثقیل سقفی تک پل رونشین و آویز
در هر دو نوع، بالابر و ترولی زیر تیر اصلی حرکت می‌کنند. تفاوت در جایی است که چرخ‌های راهبر روی آن حرکت می‌کنند و در سازه‌ای که تیرهای ریل را نگه می‌دارد. انتخاب بین این دو در هر سفارش جداگانه انجام می‌شود.
تک پل رونشین
در تک پل رونشین، ریل روی بال بالایی تیرهای ریل نصب می‌شود و چرخ‌های راهبر روی همین ریل حرکت می‌کنند. تیرهای ریل در طول سالن روی ستون‌ها یا روی کنسول‌های متصل به ستون‌ها می‌نشینند. بالابر و ترولی روی بال پایینی تک پل حرکت می‌کنند و بار زیر پل جابه‌جا می‌شود.
این نوع برای سوله‌ها و سالن‌هایی مناسب است که ستون‌ها یا کنسول‌هایشان برای بار جرثقیل محاسبه شده است. در ساختمانی که هنوز ساخته نشده، مسیر جرثقیل رونشین را می‌توان از ابتدا در طراحی ستون‌ها دید. ساختمان باید ستون یا کنسولی داشته باشد که وزن تیرهای ریل، جرثقیل و بار و نیروهای ناشی از حرکت جرثقیل را تحمل کند و فونداسیون ستون‌ها برای همین بار طراحی شده باشد. بین بالای ریل و زیر سقف هم فضایی برای عبور پل و راهبرها لازم است.
تک پل آویز
در تک پل آویز (Under Hung)، تیرهای ریل با اتصال‌هایی از خرپا یا تیرهای سقف آویخته می‌شوند. چرخ‌های راهبر روی بال پایینی این تیرها حرکت می‌کنند. تک پل آویز در سالنی به کار می‌رود که ستون یا کنسول جرثقیل ندارد و سازه سقفش می‌تواند مسیر جرثقیل را نگه دارد.
وزن جرثقیل و بار از تیرهای ریل به اتصال‌ها، سپس به سازه سقف، ستون‌های ساختمان و فونداسیون می‌رسد. سقفی که فقط برای پوشاندن سوله طراحی شده، بار جرثقیل را در محاسباتش ندارد. به همین دلیل مهندس سازه ساختمان باید کل این مسیر را پیش از سفارش بررسی کند. آذین دینامیک جرثقیل سقفی آویز را با ظرفیت ۲۵۰ کیلوگرم تا ۱۰ تن و دهانه ۴ تا ۲۰ متر می‌سازد.
تفاوت سازه‌ای دو نوع در جدول زیر آمده است.
| موضوع | رونشین | آویز |
|---|---|---|
| حرکت چرخ‌های راهبر | روی ریل بالای تیر ریل | روی بال پایینی تیر ریل |
| نگهدارنده تیرهای ریل | ستون‌ها یا کنسول‌های سالن | خرپا یا تیرهای سقف |
| مسیر بار تا زمین | ریل، تیر ریل، ستون، فونداسیون | تیر ریل، اتصال‌ها، سازه سقف، ستون، فونداسیون |
| بررسی سازه پیش از سفارش | تیرهای ریل، ستون‌ها یا کنسول‌ها و فونداسیون آن‌ها، توسط مهندس سازه ساختمان | کل مسیر بار، توسط مهندس سازه ساختمان |
| ظرفیت و دهانه | ۲۵۰ کیلوگرم تا ۱۰ تن؛ دهانه ۴ تا ۲۰ متر | ۲۵۰ کیلوگرم تا ۱۰ تن؛ دهانه ۴ تا ۲۰ متر |
مقایسه جرثقیل سقفی تک پل و دو پل
ظرفیت و دهانه از معیارهای انتخاب بین جرثقیل سقفی تک پل و دو پل هستند. محدوده ساخت هر دو نوع در جدول زیر آمده است.
| نوع | محدوده ساخت |
|---|---|
| تک پل | ظرفیت ۲۵۰ کیلوگرم تا ۱۰ تن؛ دهانه ۴ تا ۲۰ متر؛ ارتفاع بالابری ۳ تا ۳۰ متر؛ بالابر زنجیری تا ۶ متر یا سیم بکسلی تا ۳۰ متر؛ گارانتی ۱۸ ماه |
| دو پل | ظرفیت ۲۵۰ کیلوگرم تا ۱۰۰ تن؛ دهانه ۴ تا ۴۰ متر؛ ارتفاع بالابری تا ۳۰ متر؛ بالابر طبق سفارش مشتری؛ گارانتی ۱۸ ماه |
اگر وزن بار در محدوده ۲۵۰ کیلوگرم تا ۱۰ تن و دهانه بین ۴ تا ۲۰ متر باشد، تک پل یکی از گزینه‌هاست. ارتفاع بالابری، میزان کار روزانه و سازه سالن نیز باید بررسی شوند. اگر ظرفیت از ۱۰ تن یا دهانه از ۲۰ متر بیشتر شود، باید سراغ جرثقیل سقفی دو پل بروید که تا ۱۰۰ تن و دهانه ۴۰ متر ساخته می‌شود. نزدیک این محدوده‌ها، یعنی ۱۰ تن یا ۲۰ متر، برای هر دو گزینه استعلام بگیرید.

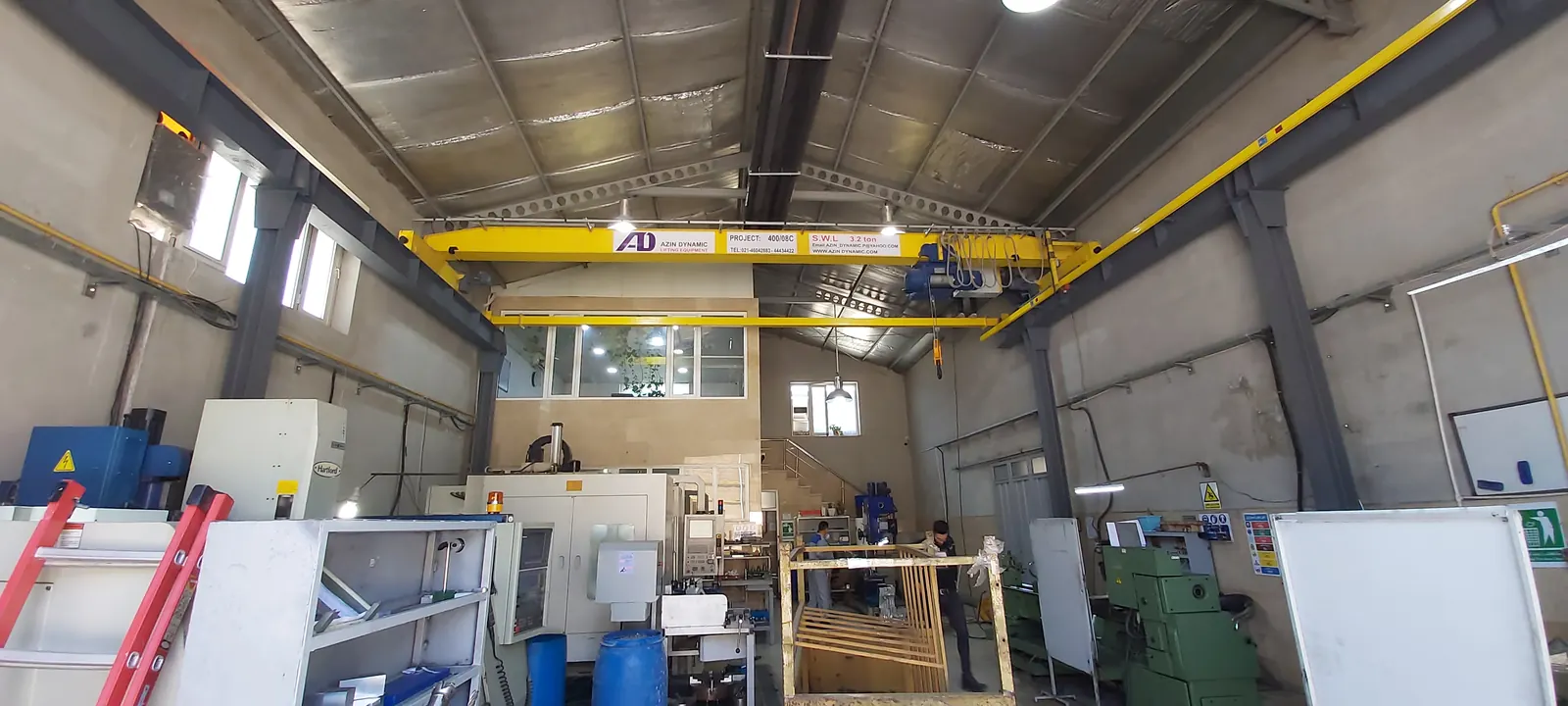

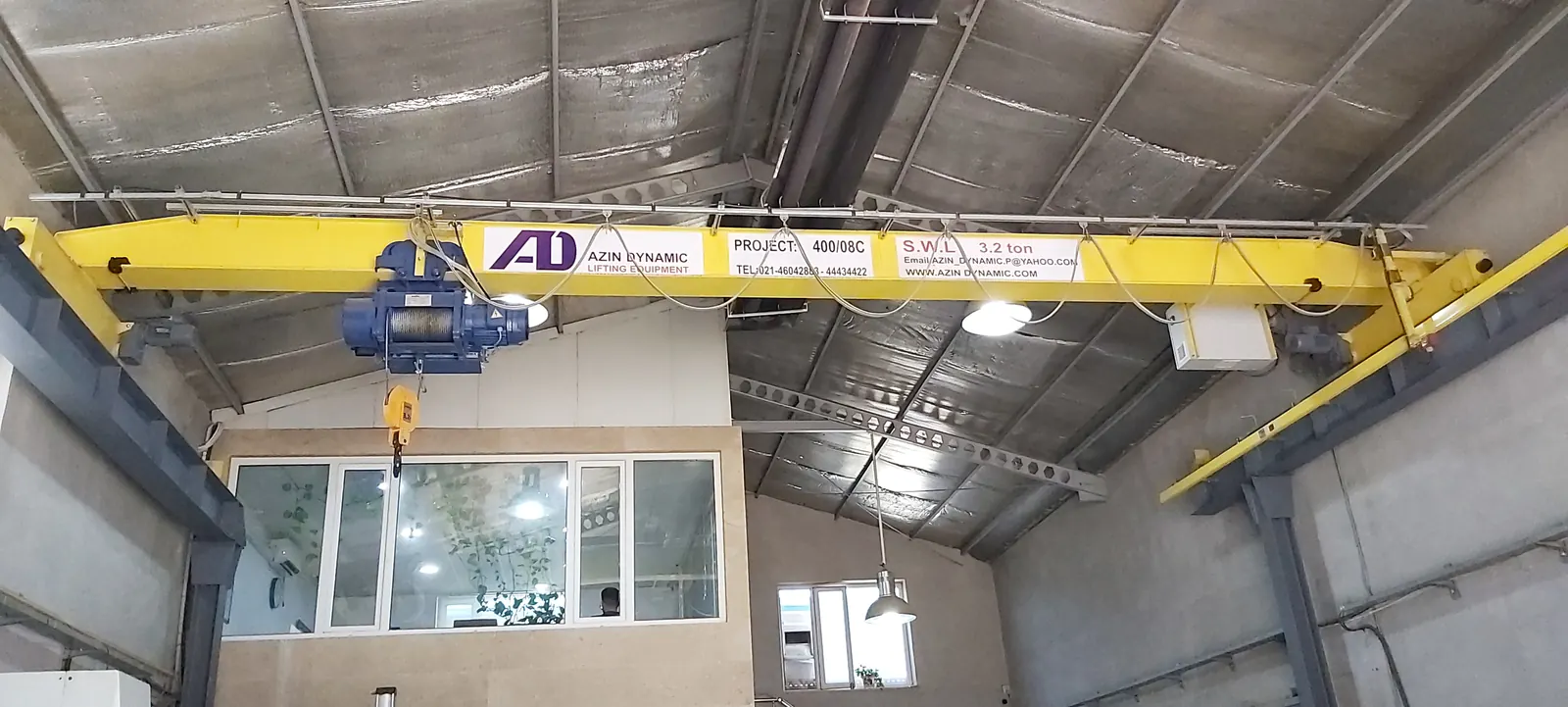

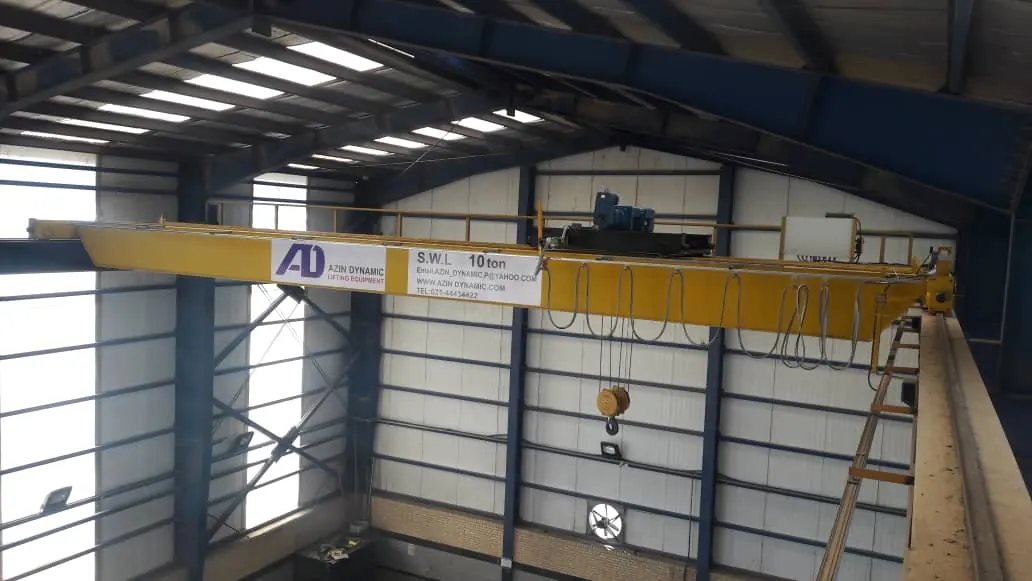

تصاویر جرثقیل‌های سقفی تک پل آذین دینامیک
نصب و نگهداری جرثقیل
نصب با آماده‌سازی محل شروع می‌شود و با تست دستگاه پایان می‌یابد.
نصب جرثقیل
- آماده‌سازی ریل: ریل‌ها و سازه نگهدارنده آن‌ها در سالن نصب می‌شوند.
- نصب پل و بالابر: پل به همراه راهبرها روی ریل‌ها قرار می‌گیرد و بالابر روی پل نصب می‌شود.
- تنظیم و تست: دستگاه تنظیم می‌شود و عملکرد آن برای اطمینان از ایمنی و کارکرد درست آزمایش می‌شود.
نگهداری جرثقیل
بازرسی منظم: بازرسی و نگهداری منظم به حفظ عملکرد درست دستگاه و کاهش احتمال خرابی کمک می‌کند.
تعمیرات: قطعات به‌طور دوره‌ای بازرسی می‌شوند. آسیب‌های مؤثر بر ایمنی باید پیش از ادامه کار برطرف شوند.
تست بار، مدارک و گارانتی
هنگام تحویل، جرثقیل با ۱۲۵ درصد بار نامی آزمایش می‌شود؛ یعنی بار آزمون از ظرفیت نامی دستگاه بیشتر است.
فاینال بوک کامل همراه دستگاه تحویل می‌شود. جرثقیل ۱۸ ماه گارانتی کامل دارد.
پرسش‌های متداول درباره جرثقیل سقفی تک پل
حداکثر ظرفیت و دهانه جرثقیل سقفی تک پل چقدر است؟
آذین دینامیک جرثقیل سقفی تک پل را از ۲۵۰ کیلوگرم تا ۱۰ تن می‌سازد. دهانه ۴ تا ۲۰ متر و ارتفاع بالابری ۳ تا ۳۰ متر است. برای ظرفیت یا دهانه بیشتر، جرثقیل دو پل لازم است.
بالابر زنجیری برای چه ارتفاعی کافی است؟
بالابر زنجیری تا ارتفاع بالابری ۶ متر به کار می‌رود. برای ارتفاع بیشتر، تا ۳۰ متر، از بالابر سیم بکسلی استفاده می‌شود. برند بالابر طبق سفارش مشتری انتخاب می‌شود و سرعت بالابری طبق کاتالوگ همان بالابر است.
تفاوت رونشین و زیرآویز چیست؟
در نوع رونشین، راهبرها روی ریل‌های بالای تیرهای ریل حرکت می‌کنند. در نوع زیرآویز، راهبرها روی بال پایینی تیرهای ریل متصل به سقف حرکت می‌کنند. هر دو نوع طبق سفارش ساخته می‌شوند و سازه سالن در انتخاب آن‌ها تعیین‌کننده است.
کدام مشخصات را مشتری تعیین می‌کند؟
برند بالابر، موتور و تابلو برق، سرعت‌ها و کنترل سرعت، کلاس کاری، نوع فرمان، نوع و جنس تیر، رنگ، رونشین یا زیرآویز بودن و زمان ساخت و نصب طبق سفارش مشتری تعیین می‌شود.
جرثقیل چه برقی لازم دارد؟
برق دستگاه سه‌فاز ۳۸۰ ولت، ۵۰ هرتز و مدار فرمان ۴۸ ولت است.
اطلاعات لازم برای استعلام جرثقیل سقفی تک پل
برای استعلام دقیق، مشخصات بار و سالن را آماده کنید:
- حداکثر وزن بار برای بالابری
- دهانه، یعنی فاصله محور تا محور دو ریل مسیر حرکت جرثقیل سقفی
- ارتفاع بالابری و ارتفاع مفید زیر قلاب
- رونشین یا زیرآویز بودن و وضعیت سازه سالن، یعنی ستون‌ها یا سقف
- محل نصب و شرایط محیطی
- برق موجود در محل
- میزان کار روزانه دستگاه
- نوع فرمان و برند بالابر، اگر نظر مشخصی دارید
قیمت جرثقیل سقفی فقط با استعلام به‌روز اعلام می‌شود، زیرا بخشی از قطعات به نرخ روز تأمین می‌شود. ظرفیت، دهانه، ارتفاع بالابری، نوع و برند بالابر، تابلو برق و نوع فرمان بر قیمت تأثیر دارند. برای آشنایی با روش استعلام به صفحه استعلام قیمت جرثقیل سقفی مراجعه کنید یا فرم همین صفحه را تکمیل کنید. کارشناسان آذین دینامیک کمتر از یک روز کاری پاسخ می‌دهند.
