جرثقیل نیم دروازه ای

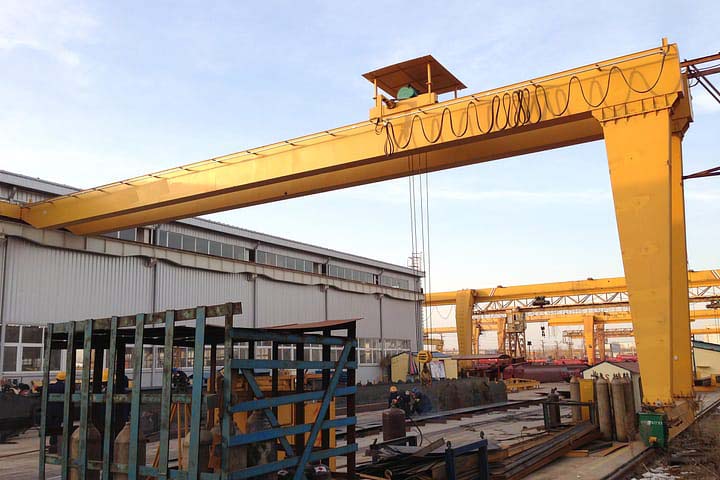

جرثقیل نیم دروازه ای بار را در محدوده‌ای کنار ساختمان یا در بخشی از سالن جابه‌جا می‌کند. یک سر پل روی پایه‌ای قرار دارد که روی ریل کف حرکت می‌کند. سر دیگر پل روی مسیر مرتفع و متکی به ستون‌های ساختمان یا دیوار حرکت می‌کند. برای انتخاب این طرح باید امکان استفاده از تکیه‌گاه ساختمان بررسی شود.
آذین دینامیک پولاد جرثقیل نیم‌دروازه‌ای را در مدل‌های تک پل و دو پل می‌سازد. برای انتخاب مدل، ابتدا وزن بار و دهانه را مشخص کنید. سپس ارتفاع مورد نیاز قلاب، مسیر حرکت و وضعیت ساختمان را بررسی کنید. ظرفیت به‌تنهایی برای انتخاب کافی نیست.
کاربرد جرثقیل نیم دروازه ای
از این جرثقیل‌ها زمانی استفاده می‌شود که پوشش بخشی از سالن مورد نیاز باشد. برای بررسی محل نصب، نقاط برداشتن و گذاشتن بار، مسیر رفت‌وآمد و محل تجهیزات را روی نقشه مشخص کنید. مسیر حرکت پایه هم باید مشخص باشد.
مقایسه جرثقیل نیم‌دروازه‌ای با مدل‌های دیگر
در جرثقیل دروازه ای کامل، هر دو سمت پل بر پایه‌های متحرک روی زمین تکیه دارند؛ در نیم‌دروازه‌ای، یک سمت از ساختمان تکیه‌گاه می‌گیرد. اگر تکیه‌گاه ساختمان مناسب باشد، می‌توان مدل نیم‌دروازه‌ای را بررسی کرد. مقایسه هزینه به وضعیت ساختمان و اجرای ریل کف بستگی دارد.
در جرثقیل سقفی، مسیر حرکت هر دو سر پل در ارتفاع قرار دارد؛ نیم‌دروازه‌ای در یک سمت به ریل کف نیاز دارد. اگر پوشش بخشی از سالن کافی باشد و ساختمان در سمت دیگر تکیه‌گاه مناسبی داشته باشد، می‌توان این مدل را بررسی کرد. مسیر کف باید با رفت‌وآمد سازگار باشد.
مشخصات و انتخاب مدل
ظرفیت و دهانه قابل ساخت هر مدل در جدول آمده است. برای سفارش، ظرفیت و دهانه مورد نیاز را اعلام کنید. ارتفاع بالابری و طول مسیر حرکت را نیز در درخواست بنویسید.
| مشخصه | نیم‌دروازه‌ای تک پل | نیم‌دروازه‌ای دو پل |
|---|---|---|
| ظرفیت | ۲۵۰ کیلوگرم تا ۱۰ تن | ۲۵۰ کیلوگرم تا ۴۰ تن |
| دهانه | ۴ تا ۲۰ متر | ۴ تا ۳۰ متر |
جرثقیل نیم‌دروازه‌ای تک پل
ظرفیت و دهانه مورد نیاز خود را با محدوده ساخت مدل تک پل مقایسه کنید. اگر ظرفیت و دهانه مورد نیاز در محدوده این مدل است، نوع بار و میزان استفاده را نیز در استعلام بنویسید. بالابر و کلاس کاری طبق سفارش مشتری انتخاب می‌شوند. ظرفیت به‌تنهایی مشخصات کامل دستگاه را تعیین نمی‌کند.
جرثقیل نیم‌دروازه‌ای دو پل
جرثقیل نیم‌دروازه‌ای دو پل به جای یک تیر، دو تیر موازی دارد و ترولی (کالسکه) روی این دو تیر جابه‌جا می‌شود. در مدل تک پل، بالابر زیر تیر آویزان است و روی بال پایینی آن حرکت می‌کند. آذین دینامیک مدل دو پل را با ظرفیت ۲۵۰ کیلوگرم تا ۴۰ تن و دهانه ۴ تا ۳۰ متر می‌سازد. پل و ترولی این مدل شبیه جرثقیل دروازه‌ای دو پل است؛ تفاوت در سر دوم پل است که به جای پایه، به ساختمان تکیه می‌کند.
چون ترولی روی تیرها قرار می‌گیرد و قلاب از فاصله میان دو تیر پایین می‌آید، در ارتفاع یکسان ریل، قلاب مدل دو پل معمولاً بالاتر می‌رود؛ در عوض ترولی بالای تیرها فضای بیشتری تا زیر سقف می‌خواهد. در مقابل، دو تیر و ترولی رونشین وزن خود دستگاه را بیشتر می‌کنند.
سمت ساختمان بخشی از وزن پل و بار را تحمل می‌کند. این سر پل روی مسیری حرکت می‌کند که بر ستون‌ها یا دیوار ساختمان تکیه دارد. مهندس سازه ساختمان باید این مسیر و ستون‌های زیر آن را کنترل کند. در ظرفیت یکسان، مدل دو پل به دلیل وزن بیشتر خود نیروی بیشتری به این سمت وارد می‌کند.
انتخاب میان تک پل و دو پل اول به ظرفیت و دهانه بستگی دارد. اگر ظرفیت لازم از ۱۰ تن یا دهانه از ۲۰ متر بیشتر باشد، فقط مدل دو پل در محدوده ساخت قرار می‌گیرد. در محدوده مشترک دو مدل، ارتفاع لازم قلاب، دفعات کار و توان تکیه‌گاه سمت ساختمان مدل مناسب را مشخص می‌کنند. کلاس کاری و سرعت‌ها به انتخاب مدل دو پل وابسته نیستند و برای هر سفارش جداگانه تعیین می‌شوند.
انتخاب قطعات و مشخصات جرثقیل
برند قطعات، سرعت‌ها و کلاس کاری برای همه سفارش‌ها یکسان نیست. برای تعیین این موارد، وزن و ابعاد بار، دفعات جابه‌جایی و شرایط محل را در درخواست بنویسید. در سفارش، موارد زیر را مشخص کنید:
- بالابر (وینچ)، موتور و تابلو برق: برند این تجهیزات طبق سفارش مشتری است. برند مورد نظر یا محدودیت تامین قطعات در محل را اعلام کنید.
- سرعت و کنترل سرعت: نیاز به حرکت دقیق هنگام قرار دادن بار و زمان مورد انتظار برای جابه‌جایی را شرح دهید.
- کلاس کاری و نوع فرمان: کلاس کاری و نوع فرمان طبق سفارش تعیین می‌شوند. دفعات استفاده، مدت کار و محل ایستادن اپراتور را مشخص کنید.
- نوع و جنس تیر و رنگ: نوع و جنس تیر و رنگ طبق سفارش مشتری تعیین می‌شوند. نقشه محل و شرایط محیط کار را ارائه کنید.
برای بررسی جانمایی، مسیر حرکت راهبر (کلگی) در سمت ساختمان و مسیر پایه روی کف را در نقشه مشخص کنید. محل ستون‌ها، دیوار و موانع باید معلوم باشد. ارتفاع آزاد و ارتفاع مورد نیاز قلاب را جداگانه بنویسید تا محدودیت ساختمان مشخص شود.
تامین قطعات جرثقیل
آذین دینامیک بالابر و قطعات را با استعلام به‌روز تامین می‌کند. برند تجهیزات دستگاه طبق سفارش مشتری تعیین می‌شود. برای استعلام قطعه جایگزین، نام برند، مشخصات روی پلاک و عکس قطعه موجود را بفرستید.
تحویل، آزمایش بار و مدارک
استانداردهای طراحی FEM و CMAA هستند. هنگام تحویل، آزمایش بار با ۱۲۵ درصد بار نامی انجام می‌شود. مدارک تحویل شامل فاینال بوک کامل است. پیش از سفارش، فهرست مدارک مورد نیاز مجموعه خود را اعلام کنید تا درباره مدارک تحویلی توافق شود.
اطلاعات لازم برای استعلام
برای استعلام، وزن بار را همراه ابعاد و نقشه محل ارسال کنید. اگر بخشی از اطلاعات هنوز مشخص نیست، آن را در توضیحات درخواست ذکر کنید. برای بررسی شرایط نصب نیم‌دروازه‌ای، اطلاعات زیر را در استعلام بیاورید:
- وزن و ابعاد بار و نقاط برداشتن و گذاشتن آن.
- دهانه مورد نیاز، ارتفاع بالابری و طول مسیر حرکت.
- نقشه یا عکس ستون‌ها، دیوار و تکیه‌گاه پیشنهادی سمت ساختمان.
- محل پیشنهادی ریل کف، مسیر رفت‌وآمد و موانع اطراف پایه.
- دفعات استفاده، مدت کار و شرایط محیط نصب.
- برند تجهیزات، نوع فرمان و نیاز به کنترل سرعت، در صورت داشتن ترجیح مشخص.
- وضعیت آماده‌سازی محل و زمان مورد نیاز برای بهره‌برداری.
پرسش‌های متداول
برق مورد نیاز دستگاه چیست؟
برق دستگاه سه‌فاز ۳۸۰ ولت با فرکانس ۵۰ هرتز است و مدار فرمان ۴۸ ولت دارد. مشخصات برق محل را همراه استعلام ارسال کنید. اگر در برق‌رسانی محدودیتی دارید، پیش از تعیین مشخصات سفارش اعلام کنید.
قیمت نیم‌دروازه‌ای چگونه مشخص می‌شود؟
قیمت فقط با استعلام به‌روز اعلام می‌شود، چون بخشی از قطعات از همکاران و به نرخ روز تامین می‌شود. برای دریافت قیمت، ظرفیت، دهانه، تجهیزات مورد نظر و وضعیت محل نصب را اعلام کنید. بدون این اطلاعات، مقایسه پیشنهادها کامل نیست.
آیا زمان ساخت و نصب ثابت است؟
خیر؛ زمان ساخت و نصب طبق سفارش مشتری تعیین می‌شود. در درخواست، مدل دستگاه، تجهیزات مورد نظر، وضعیت آماده بودن محل و زمان مورد نیاز بهره‌برداری را مشخص کنید. دسترسی محل برای نصب را نیز توضیح دهید.
آیا می‌توان برند بالابر و نوع فرمان را انتخاب کرد؟
بله؛ برند بالابر، موتور و تابلو برق، نوع فرمان، سرعت‌ها و کنترل سرعت طبق سفارش مشتری تعیین می‌شوند. برند مورد نظر و شرایط کار را بنویسید. اگر برند مشخصی مد نظر ندارید، نیاز عملیاتی خود را شرح دهید.
