جرثقیل بازویی ستونی

جرثقیل بازویی ستونی

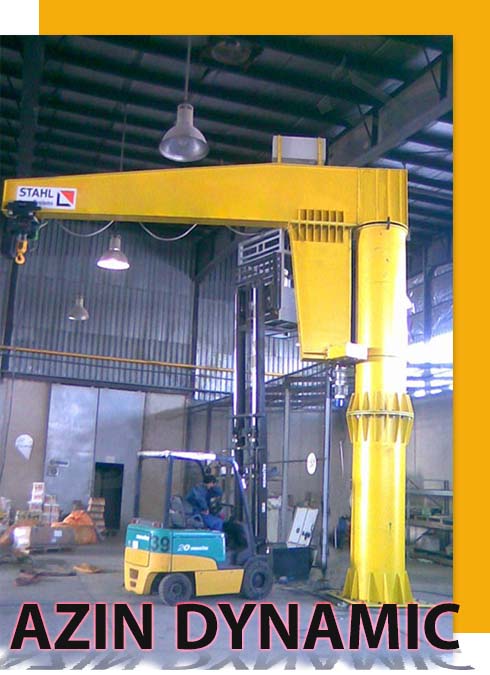

جرثقیل بازویی ستونی بار را در محدوده اطراف ستونی که روی زمین نصب شده است، جابه‌جا می‌کند. آذین دینامیک پولاد مدل ستونی، مدل با چرخش محدود و مدل موتوردار با چرخش کامل را بر اساس سفارش مشتری می‌سازد.

جرثقیل بازویی ستونی چیست؟

در جرثقیل ستونی، بازو روی ستون قرار می‌گیرد و ترولی (کالسکه) و بالابر (وینچ) روی بازو بار را جابه‌جا می‌کنند. برای انتخاب این مدل، نقاط برداشت و تخلیه بار در اطراف ستون را مشخص کنید. این نقاط مبنای انتخاب محدوده کار هستند.

فضای نصب ستون و مسیر گردش بازو را در نقشه محل نشان دهید. اگر هنوز نوع نصب مشخص نیست، مقایسه انواع جرثقیل بازویی به انتخاب مدل کمک می‌کند. توضیح مدل‌های ثابت نیز در صفحه جرثقیل‌های ثابت آمده است.

انتخاب گردش بازو و تجهیزات

نوع گردش بازو و تجهیزات متناسب با سفارش انتخاب می‌شوند. با توجه به محدوده کار، چرخش محدود یا کامل را بررسی کنید. نوع بالابر، موتور، فرمان و سرعت‌ها نیز در سفارش تعیین می‌شوند.

ظرفیت و طول بازوی مدل‌های ستونی

ظرفیت و طول بازوی هر مدل در جدول زیر آمده است. ترکیب نهایی ظرفیت و طول بازو در سفارش مشخص می‌شود؛ برای استعلام، نام مدل را همراه ظرفیت و طول بازوی مورد نیاز اعلام کنید.

مدل ظرفیت طول بازو
جرثقیل بازویی ستونی ۲۵۰ کیلوگرم تا ۱۰ تن ۴ تا ۱۰ متر
جرثقیل بازویی با چرخش محدود (تا ۲۸۰ درجه) ۲۵۰ کیلوگرم تا ۱۰ تن ۴ تا ۸ متر
جرثقیل بازویی ۳۶۰ درجه موتوردار ۲۵۰ کیلوگرم تا ۱۵ تن ۴ تا ۸ متر

زاویه چرخش مدل محدود تا ۲۸۰ درجه است و مقدار آن طبق سفارش مشتری و با توجه به محدوده جابه‌جایی بار و موانع محل تعیین می‌شود. برای بررسی جرثقیل بازویی ۳۶۰ درجه، طول بازو، فضای گردش و محل تجهیزات را روی نقشه اطراف ستون مشخص کنید و برای ما بفرستید.

جرثقیل بازویی ۳۶۰ درجه موتوردار

در این مدل بازو دور کامل ستون می‌چرخد و گردش آن با موتور انجام می‌شود. آذین دینامیک پولاد آن را با ظرفیت ۲۵۰ کیلوگرم تا ۱۵ تن و طول بازوی ۴ تا ۸ متر می‌سازد. ستون این جرثقیل جدا از دیوار روی زمین نصب می‌شود، به همین دلیل دیوار یا ستون سالن جلوی گردش کامل بازو را نمی‌گیرد.

گردش دستی با هل دادن بار یا بازو به دست اپراتور انجام می‌شود. این روش برای بار سبک و بازوی کوتاه کافی است. با سنگین‌تر شدن بار و بلندتر شدن بازو، به حرکت درآوردن و نگه داشتن بازو با دست سخت می‌شود و بار هنگام توقف تاب می‌خورد. موتور گردش (Slewing Drive) همراه گیربکس، بازو را از راه یک چرخ‌دنده با سرعت مشخص می‌چرخاند و در جای لازم نگه می‌دارد. اگر موتور گردش کنترل سرعت داشته باشد، شروع و توقف حرکت نرم‌تر می‌شود.

برق بالابر و ترولی باید از ستون ثابت به بازوی چرخان برسد. در یک روش، رینگ لغزان (Slip Ring) در محل گردش برق را منتقل می‌کند و بازو می‌تواند پشت سر هم در یک جهت بچرخد. در روش دیگر برق با کابل می‌رسد؛ در این حالت گردش پیوسته ممکن نیست و لیمیت سوییچ گردش همراه یک متوقف‌کننده، بازو را پیش از پیچ خوردن کابل نگه می‌دارد. کلیدهای گردش بازو معمولاً کنار کلیدهای بالابر و ترولی، روی آویز فرمان یا ریموت کنترل قرار می‌گیرند.

انتخاب ستون، فونداسیون و تجهیزات

طراحی ستون و فونداسیون

طراحی ستون، فونداسیون و اتصال پایه باید متناسب با سفارش انجام شود. ظرفیت، طول بازو، ارتفاع مورد نیاز و وضعیت محل نصب را به طراح اعلام کنید. اگر کف یا فونداسیون موجود است، نقشه و اطلاعات آن را نیز برای بررسی طرح ارائه دهید.

ابعاد و جزئیات اجرای فونداسیون در طراحی سفارش تعیین می‌شوند. پیش از اجرا، مشخصات پایه و اتصال آن را با طرح همان دستگاه تطبیق دهید.

چرخش دستی یا موتوردار

بازو می‌تواند به‌صورت دستی یا با موتور گرداننده بچرخد. هنگام انتخاب، وزن بار، طول بازو، تعداد دفعات جابه‌جایی و نحوه کار اپراتور را مشخص کنید. دستی یا برقی بودن بالابر را جداگانه اعلام کنید؛ انتخاب نوع گردش بازو و نوع بالابر مستقل از یکدیگر است.

مدل با چرخش کامل در فهرست محصولات آذین دینامیک موتوردار است. برند موتور، سرعت حرکت، کنترل سرعت و نوع فرمان آن طبق سفارش تعیین می‌شوند. در درخواست خود، نیاز به کلید فرمان یا ریموت کنترل و نحوه کنترل حرکت بازو را اعلام کنید.

انتخاب بالابر برای جرثقیل بازویی ستونی

در استعلام، نوع بالابر زنجیری یا سیم بکسلی و دستی یا برقی بودن آن را مشخص کنید. انتخاب بالابر بر اساس ظرفیت درخواستی، ارتفاع بالابری و نحوه استفاده بررسی می‌شود. برند بالابر طبق سفارش مشتری تعیین می‌شود و سرعت‌ها نیز در مشخصات سفارش تعیین می‌شوند.

کلاس کاری دستگاه طبق سفارش تعیین می‌شود. برای بررسی آن، وزن بارهای معمول و بیشترین بار، مدت استفاده و دفعات جابه‌جایی را توضیح دهید. نوع و جنس تیر، آرایش رونشین یا زیرآویز و رنگ را نیز می‌توان در سفارش تعیین کرد.

زمان ساخت، تحویل و مدارک دستگاه

زمان ساخت و نصب طبق سفارش مشتری مشخص می‌شود. برای بررسی برنامه سفارش، موعد مورد نیاز، وضعیت آماده‌سازی محل و تجهیزات درخواستی را در استعلام اعلام کنید. مشخصات برق، تست و مدارک تحویل اعلام‌شده برای محصولات در جدول زیر آمده است.

موضوع مشخصات
استانداردهای طراحی FEM / CMAA
برق ورودی سه‌فاز ۳۸۰ ولت، ۵۰ هرتز
مدار فرمان ۴۸ ولت
تست هنگام تحویل ۱۲۵ درصد بار نامی
مدارک تحویل فاینال بوک کامل

تامین قطعات جرثقیل

آذین دینامیک بالابر و قطعات را با استعلام به‌روز تأمین می‌کند. برای درخواست، مشخصات دستگاه، نام قطعه و برند مورد نظر را ارسال کنید.

اطلاعات لازم برای استعلام

قیمت با استعلام به‌روز اعلام می‌شود، چون همکاران بخشی از قطعات را با نرخ روز تأمین می‌کنند. برای بررسی سفارش، ظرفیت، طول بازو، نوع گردش، بالابر و شرایط نصب را اعلام کنید. برای مقایسه پیشنهادها، مشخصات مورد درخواست را یکسان بنویسید.

  • وزن بار، ظرفیت مورد نیاز دستگاه و شرح بارهایی که جابه‌جا می‌شوند.
  • طول بازو، ارتفاع بالابری و نقاط برداشت و تخلیه بار.
  • نقشه یا عکس محل نصب ستون، اطلاعات کف و فونداسیون موجود و موانع اطراف بازو.
  • چرخش کامل یا محدود، محدوده چرخش مورد نظر و گردش دستی یا موتوردار.
  • نوع و برند بالابر، سرعت‌های مورد نیاز و نوع فرمان مورد نظر.
  • شرح کار روزانه و دفعات جابه‌جایی برای تعیین کلاس کاری.
  • مشخصات برق محل، وضعیت آماده‌سازی نصب و موعد مورد نیاز.

پرسش‌های متداول

ظرفیت مدل با چرخش کامل و مدل ستونی چقدر است؟

ظرفیت مدل ستونی ۲۵۰ کیلوگرم تا ۱۰ تن و ظرفیت مدل ۳۶۰ درجه موتوردار ۲۵۰ کیلوگرم تا ۱۵ تن است. طول بازوی این مدل‌ها نیز متفاوت است. هنگام استعلام، ظرفیت را همراه نام مدل و طول بازو اعلام کنید.

زاویه چرخش مدل محدود چقدر است؟

بازوی مدل محدود تا ۲۸۰ درجه می‌چرخد و زاویه دقیق آن طبق سفارش مشتری تعیین می‌شود. برای تعیین زاویه، مسیر مورد نیاز بار و موانع اطراف ستون را در نقشه مشخص کنید.

برای فونداسیون چه ابعادی باید در نظر گرفت؟

ابعاد فونداسیون و جزئیات اتصال ستون متناسب با همان سفارش طراحی می‌شوند. برای بررسی طرح، ظرفیت، طول بازو، ارتفاع مورد نیاز و وضعیت محل نصب را اعلام کنید و اگر فونداسیون موجود است، نقشه آن را بفرستید.

بالابر و موتور از چه برندی انتخاب می‌شوند؟

برند بالابر، موتور و تابلو برق طبق سفارش مشتری تعیین می‌شود. برند مورد نظر را همراه ظرفیت و شرایط استفاده در استعلام اعلام کنید. انتخاب سرعت‌ها، کنترل سرعت و نوع فرمان نیز بخشی از مشخصات همان سفارش است.

تست و مدارک هنگام تحویل دستگاه چیست؟

دستگاه هنگام تحویل با ۱۲۵ درصد بار نامی تست می‌شود و فاینال بوک کامل همراه آن تحویل داده می‌شود.

ساخت و نصب چقدر زمان می‌برد؟

زمان ساخت و نصب بر اساس سفارش مشتری، مشخصات دستگاه و شرایط اجرای سفارش تعیین می‌شود. برای بررسی زمان سفارش، موعد مورد نیاز و وضعیت آماده‌سازی محل را در استعلام اعلام کنید.
