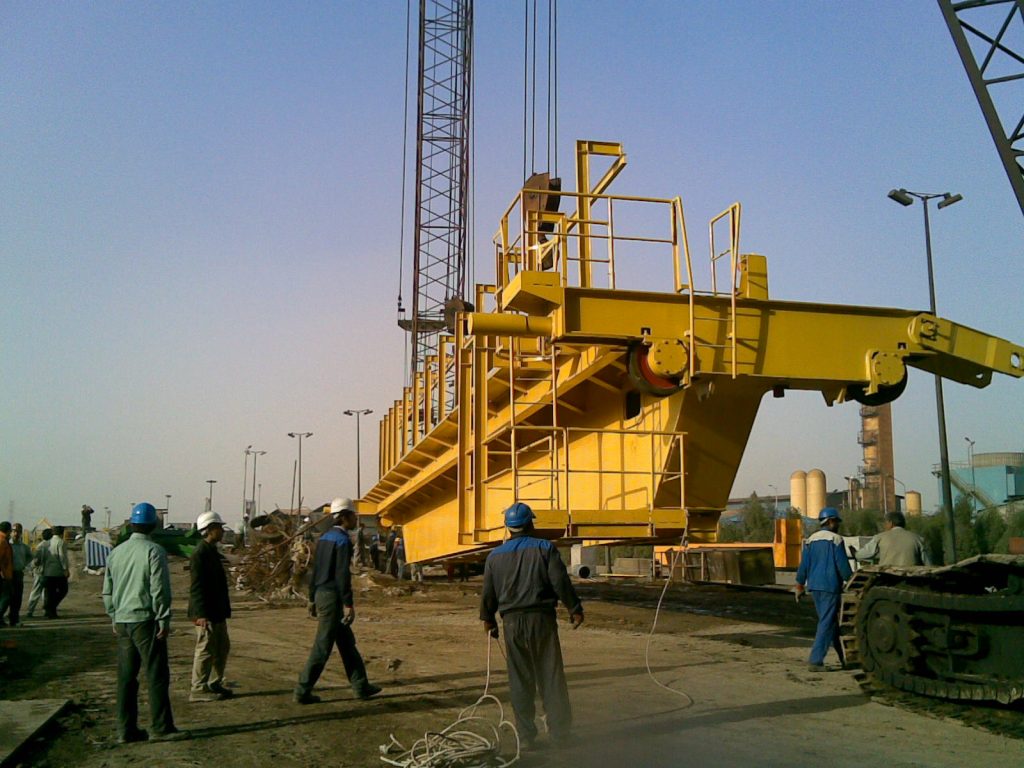

جرثقیل سقفی در صنعت نفت و گاز
جرثقیل سقفی در صنعت نفت و گاز تجهیزات سنگین را در محدوده مسیر حرکت خود جابه‌جا می‌کند. برای انتخاب دستگاه در کارگاه تعمیرات پالایشگاه، واحد گاز یا کارگاه ساخت لوله و تجهیزات، وزن و ابعاد قطعه را بررسی می‌کنند. محل برداشتن قطعه و فضای لازم برای نشاندن بار نیز در این انتخاب اثر دارند.
کاربرد جرثقیل سقفی در صنعت نفت و گاز
جرثقیل سقفی هنگام بازکردن تجهیزات برای تعمیر و نصب دوباره قطعات به کار می‌رود. در کارگاه ساخت، قطعات را میان محل مونتاژ و محل تحویل جابه‌جا می‌کند. مسیر حرکت بار به جانمایی ماشین‌آلات و موانع موجود بستگی دارد و دستگاه را با توجه به این محدودیت‌ها انتخاب می‌کنند.
- جرثقیل سقفی پمپ و قطعات آن را به محل تعمیر می‌برد یا به محل نصب بازمی‌گرداند.
- بازکردن، تعمیر و مونتاژ دوباره کمپرسور با جابه‌جایی قطعات آن همراه است.
- شیرآلات سنگین هنگام تعمیر یا نصب، بین محل نگهداری و میز کار جابه‌جا می‌شوند.
- اسپول‌های لوله قطعاتی هستند که از پیش مونتاژ شده‌اند. جرثقیل سقفی این قطعات را در کارگاه ساخت و مونتاژ جابه‌جا می‌کند.
ظرفیت و دهانه جرثقیل سقفی
آذین دینامیک پولاد جرثقیل‌های سقفی را با ظرفیت و دهانه درج‌شده در جدول می‌سازد. انتخاب میان جرثقیل سقفی تک پل و جرثقیل سقفی دو پل به ظرفیت موردنیاز، دهانه و شرایط کار بستگی دارد. شرکت در هر سفارش، تناسب دستگاه با محل نصب را بررسی می‌کند.
| نوع جرثقیل | ظرفیت | دهانه |
|---|---|---|
| تک پل | ۲۵۰ کیلوگرم تا ۱۰ تن | ۴ تا ۲۰ متر |
| دو پل | تا ۱۰۰ تن | ۴ تا ۴۰ متر |
ظرفیت را با توجه به وزن سنگین‌ترین بار و متعلقات باربرداری تعیین می‌کنند. دهانه به فاصله میان محور ریل‌های مسیر حرکت جرثقیل گفته می‌شود. در انتخاب دستگاه، ارتفاع لازم زیر قلاب و ابعاد بار نیز باید با فضای نصب تناسب داشته باشند.
انتخاب تجهیزات برای محل نصب و نوع کار
محیط سرپوشیده یا فضای باز
محل نصب ممکن است سرپوشیده یا روباز باشد. گردوغبار، رطوبت و عوامل خورنده محل در انتخاب تجهیزات برقی و پوشش سازه اثر دارند. در استعلام نصب در فضای باز، شرایط جوی محل را هم مشخص می‌کنند. نوع و جنس تیر و رنگ دستگاه طبق سفارش انتخاب می‌شوند.
طبقه‌بندی ناحیه خطرناک و الزام حفاظت در برابر انفجار
مدارک خود سایت، مرجع طبقه‌بندی ناحیه خطرناک هستند. در استعلام باید این طبقه‌بندی و نیاز یا عدم نیاز به تجهیزات حفاظت‌شده در برابر انفجار مشخص شود. واحد فنی سایت اطلاعات محل نصب و مسیر حرکت جرثقیل را در اختیار سازنده می‌گذارد.
الزام سایت به استفاده از تجهیزات حفاظت‌شده در برابر انفجار بر انتخاب بالابر و تجهیزات برقی اثر دارد و باید در درخواست خرید ذکر شود. پاسخ فنی استعلام باید امکان تأمین دستگاه با این مشخصات را روشن کند. بازه ظرفیت و دهانه به‌تنهایی نشان نمی‌دهد که دستگاه برای ناحیه خطرناک مناسب است.
کلاس کاری، ساعات استفاده و فرمان
کلاس کاری را برای هر سفارش با توجه به ساعات استفاده در هر شیفت، دفعات بلند کردن بار و وزن بارهای معمول انتخاب می‌کنند. کار جرثقیل در تعمیرات اساسی ممکن است با روزهای عادی تفاوت داشته باشد. در این حالت، انتخاب کلاس کاری به اطلاعات جداگانه هر دوره نیاز دارد.
برند بالابر، موتور و تابلو برق، نوع فرمان و کنترل سرعت به مشخصات سفارش بستگی دارند. سرعت‌ها مطابق کاتالوگ بالابر هستند. در درخواست خرید، محل استقرار اپراتور و نیاز به کنترل حرکت هنگام نشاندن پمپ یا قطعات کمپرسور را نیز مشخص می‌کنند.
مسیر حرکت جرثقیل سقفی در صنعت نفت و گاز
جرثقیل سقفی قطعه بازشده را از محل تعمیر به محل مونتاژ می‌برد. برای این جابه‌جایی، هر دو محل باید در محدوده حرکت قلاب قرار داشته باشند. جانمایی میز تعمیر، محل نگهداری قطعات و نقاط بارگیری، محدوده موردنیاز حرکت را مشخص می‌کند.
تحویل، تست بار و مدارک
آذین دینامیک هنگام تحویل، تست بار را با ۱۲۵ درصد بار نامی انجام می‌دهد و فاینال بوک کامل را تحویل می‌دهد. طراحی شرکت بر اساس FEM و CMAA است. الزامات فنی اختصاصی سایت نیز پیش از سفارش در پیشنهاد فنی بررسی می‌شوند.
واحد خرید فهرست مدارک لازم برای پذیرش دستگاه را در استعلام درج می‌کند. قالب اختصاصی واحد فنی سایت برای گزارش تست بار یا فاینال بوک نیز باید پیش از قرارداد به سازنده برسد. زمان ساخت و نصب به توافق هر سفارش بستگی دارد.
اطلاعات لازم برای استعلام
برای تهیه پیشنهاد فنی، مشخصات بار و شرایط محل نصب را همراه با نقشه جانمایی موجود بررسی می‌کنند. بخش‌هایی از اطلاعات را که هنوز نهایی نشده‌اند نیز در درخواست مشخص می‌کنند. برای استعلام اولیه، اطلاعات زیر را ارسال کنید:
- نوع تجهیز، ابعاد و وزن سنگین‌ترین بار و متعلقات باربرداری
- دهانه، طول مسیر حرکت، ارتفاع لازم زیر قلاب و موانع اطراف محل تعمیر یا مونتاژ
- سرپوشیده یا روباز بودن محل و شرایط گردوغبار، رطوبت و خوردگی
- مدارک طبقه‌بندی ناحیه خطرناک سایت، همراه با شرح روشن الزام استفاده از تجهیزات حفاظت‌شده در برابر انفجار
- ساعات استفاده، دفعات جابه‌جایی و وزن بارهای معمول برای تعیین کلاس کاری
- نوع فرمان درخواستی، مشخصات برق محل و الزامات فنی واحد بهره‌برداری
- مدارک موردنیاز هنگام تحویل، محدودیت دسترسی برای نصب و زمان موردنیاز بهره‌برداری
قیمت فقط با استعلام به‌روز مشخص می‌شود. شرکت بخشی از قطعات را از همکاران و با نرخ روز تأمین می‌کند. شرکت در برآورد هر سفارش، ظرفیت و دهانه، تجهیزات انتخابی و شرایط نصب را بررسی می‌کند.
پرسش‌های متداول
برای بار بیشتر از ۱۰ تن کدام مدل بررسی می‌شود؟
بازه ظرفیت تک پل تا ۱۰ تن است. بارهای سنگین‌تر در محدوده ظرفیت مدل دو پل تا ۱۰۰ تن بررسی می‌شوند. انتخاب دستگاه برای محل نصب به دهانه، ارتفاع موردنیاز و شرایط محیطی نیز وابسته است و وزن بار به‌تنهایی کافی نیست.
آیا کارگاه تعمیرات کلاس کاری ثابتی دارد؟
کلاس کاری به شرایط هر سفارش بستگی دارد. برای انتخاب کلاس کاری، ساعات استفاده و الگوی جابه‌جایی بار در همان کارگاه را بررسی می‌کنند. شرایط دوره تعمیرات اساسی را نیز در نظر می‌گیرند تا کلاس کاری را فقط بر اساس روزهای کم‌کار تعیین نکنند.
هنگام تحویل چه تست و مدارکی ارائه می‌شوند؟
شرکت تست بار را با ۱۲۵ درصد بار نامی انجام می‌دهد و فاینال بوک کامل را تحویل می‌دهد. مدارک یا قالب گزارش اختصاصی سایت برای پذیرش دستگاه را از ابتدا در درخواست خرید مشخص می‌کنند.
زمان ساخت و نصب چقدر است؟
زمان ساخت و نصب طبق سفارش تعیین می‌شود. برنامه تحویل به تاریخ موردنیاز بهره‌برداری و محدودیت‌های نصب بستگی دارد. در دوره توقف تعمیراتی، زمان مجاز دسترسی به محل نیز بخشی از اطلاعات لازم برای تنظیم این برنامه است.
آیا می‌توان بدون مشخصات محل، قیمت نهایی گرفت؟
قیمت نهایی به استعلام به‌روز و مشخصات سفارش وابسته است. وزن بار، دهانه، شرایط محیطی و تجهیزات درخواستی، اطلاعات لازم برای برآورد قیمت هستند. درخواست باید طبقه‌بندی ناحیه خطرناک و الزامات سایت را نیز مشخص کند.
