جرثقیل سقفی سوله

جرثقیل سقفی سوله چیست

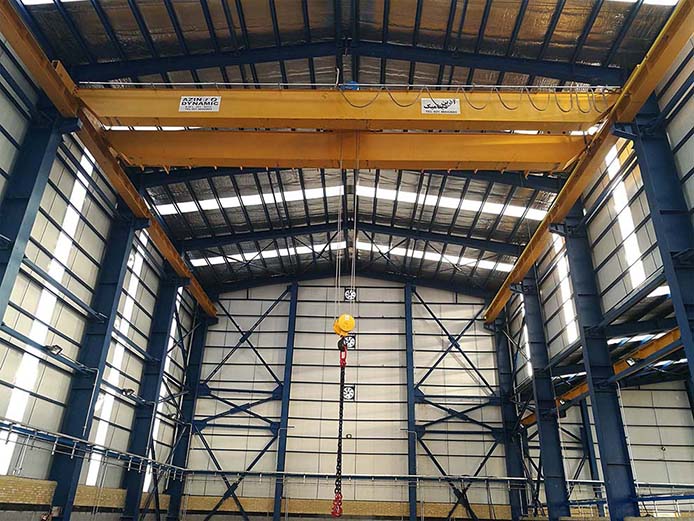

جرثقیل سقفی سوله بار را در داخل سوله و سالن صنعتی بلند و جابه‌جا می‌کند. برای انتخاب تک پل یا دو پل، وزن بار، دهانه، ارتفاع موردنیاز قلاب و وضعیت سازه سالن را بررسی کنید. آذین دینامیک پولاد مشخصات را طبق سفارش تعیین می‌کند.

کاربردهای جرثقیل سوله

جرثقیل سوله برای جابه‌جایی بار در طول و عرض محدوده کاری سالن به کار می‌رود. محل برداشتن و گذاشتن بار را پیش از انتخاب مشخص کنید. اگر سوله ساخته شده است، نقشه ستون‌ها و تیرها را آماده کنید. اگر سوله در حال طراحی است، مشخصات جرثقیل باید با طرح سازه هماهنگ شود.

مشخصات فنی جرثقیل در سوله

برای بررسی سفارش، ظرفیت، دهانه و ارتفاع بالابری را با جدول زیر مقایسه کنید. این مشخصات باید در کنار هم با شرایط سالن تطبیق داده شوند. قرار گرفتن مشخصات در این بازه‌ها به‌تنهایی نشان نمی‌دهد که نصب روی سازه موجود امکان‌پذیر است.

برق دستگاه سه‌فاز ۳۸۰ ولت و فرکانس آن ۵۰ هرتز است. مدار فرمان با ۴۸ ولت کار می‌کند. مشخصات برق محل نصب را همراه نقشه سالن بفرستید تا موتور و تابلو برق طبق سفارش تعیین شوند.

انواع جرثقیل سوله

برای انتخاب نوع پل، وزن بار، دهانه، فضای زیر سقف، ارتفاع قلاب و شرایط کار را بررسی کنید. تعداد پل به‌تنهایی مشخصات نهایی سفارش را تعیین نمی‌کند.

جرثقیل سقفی تک پل

در جرثقیل تک پل، پل در راستای دهانه قرار می‌گیرد و به کمک راهبر (کلگی) روی ریل‌ها در طول سالن حرکت می‌کند. اگر بار و دهانه در محدوده جدول باشند، می‌توان تک پل را با توجه به مشخصات بالابر و فضای نصب سوله بررسی کرد. جزئیات در صفحه جرثقیل سقفی تک پل آمده است.

جرثقیل سقفی دو پل

برای سفارش‌هایی که ظرفیت یا دهانه آن‌ها از محدوده تک پل بیشتر است، دو پل بررسی می‌شود. در محدوده مشترک تک پل و دو پل، شرایط کار و ارتفاع قلاب در انتخاب تأثیر دارند. برای مقایسه تجهیزات این مدل، مشخصات جرثقیل سقفی دو پل را بررسی کنید.

جرثقیل سقفی آویز

جرثقیل آویز از زیر تیرهای مسیر حرکت آویزان می‌شود. رونشین یا زیرآویز بودن دستگاه طبق سفارش مشتری و با توجه به سازه و فضای نصب تعیین می‌شود. برای انتخاب آویز در سالن کم‌ارتفاع، ارتفاع قابل دستیابی قلاب را در چیدمان پیشنهادی بررسی کنید.

تیرهای مسیر حرکت و براکت‌های ستون

تیرهای مسیر حرکت، تکیه‌گاه ریل‌ها در طول سالن هستند. براکت‌ها یا نشیمن‌های متصل به ستون باید با طرح تیرهای مسیر هماهنگ باشند. نوع، جنس و ابعاد تیرها و براکت‌ها طبق سفارش و بر اساس بارهای جرثقیل، فاصله ستون‌ها و وضعیت سازه تعیین می‌شود.

سازه سوله باید برای بارهای جرثقیل کنترل شود. در بررسی تیرها، براکت‌ها و ستون‌ها، وزن دستگاه، بار بلندشده و نیروهای ناشی از حرکت در نظر گرفته می‌شوند. پیش از تعیین محل ریل، نقشه سازه و وضعیت تکیه‌گاه‌ها را بررسی کنید تا تحمل این بارها توسط ستون‌ها و تیرها مشخص شود.

ارتفاع بالابری و فضای بالای قلاب

ارتفاع بالابری با ارتفاع سقف سوله یکسان نیست. برای انتخاب دستگاه، پایین‌ترین و بالاترین موقعیت موردنیاز قلاب، محل استقرار بار و موانع زیر سقف را در نقشه مشخص کنید.

فضای بالای قلاب یا هدروم، فاصله بین قلاب در بالاترین موقعیت و بالاترین بخش تجهیزات بالابری است. این فضا به بالابر و آرایش پل بستگی دارد. پیش از سفارش، ارتفاع ریل و فاصله تجهیزات از سقف و تأسیسات سالن را با ارتفاع موردنیاز قلاب مقایسه کنید.

بالابر و شرایط کار روزانه

برند بالابر (وینچ)، سرعت‌های حرکت، کنترل سرعت و کلاس کاری بر اساس سفارش مشتری تعیین می‌شوند. وزن بارهای معمول و سنگین‌ترین بار را جداگانه اعلام کنید. تعداد دفعات جابه‌جایی و مدت کار روزانه را نیز بگویید. سرعت بالابری طبق کاتالوگ بالابر انتخابی تعیین می‌شود.

تحویل، تست و مدارک

زمان ساخت و نصب طبق سفارش مشتری تعیین می‌شود. پیش از ثبت سفارش، نوع پل، تجهیزات انتخابی و وضعیت آمادگی محل نصب را مشخص کنید. برنامه تحویل بر اساس این مشخصات توافق می‌شود.

شرکت مهندسی جرثقیل آذین دینامیک

آذین دینامیک طراحی و ساخت را طبق استانداردهای FEM و CMAA انجام می‌دهد. هنگام تحویل، تست بار با ۱۲۵ درصد بار نامی انجام می‌شود. دستگاه با فاینال بوک کامل تحویل داده می‌شود. برای شناخت شرکت، صفحه معرفی شرکت آذین دینامیک را ببینید.

تأمین قطعات جرثقیل

آذین دینامیک بالابر و قطعات همه برندها را با استعلام به‌روز عرضه می‌کند. برند تجهیزات طبق سفارش مشتری تعیین می‌شود. برای دریافت پیشنهاد، نام برند و مشخصات قطعات موردنیاز را در استعلام بنویسید.

سازنده جرثقیل

اطلاعات لازم برای استعلام

برای بررسی امکان نصب و تهیه پیشنهاد، مشخصات بار و سالن را در اختیار ما قرار دهید. نقشه موجود و اندازه‌های محل نصب را آماده کنید. موارد نامشخص را در توضیحات فرم بنویسید.

• سنگین‌ترین بار، وزن بارهای معمول و ابعاد آن‌ها.
• دهانه موردنیاز و طول مسیر حرکت در سالن.
• ارتفاع موردنیاز قلاب و محل برداشتن و گذاشتن بار.
• نقشه سوله، فاصله ستون‌ها و وضعیت تیرهای مسیر حرکت و براکت‌ها.
• ارتفاع محل ریل و موانع زیر سقف، از جمله تأسیسات سالن.
• تعداد دفعات جابه‌جایی، مدت کار روزانه و شرایط محیط کار.
• برق محل نصب، نوع فرمان و برندهای درخواستی تجهیزات.
• وضعیت ساخت یا بهره‌برداری سوله و زمان موردنیاز برای نصب.

قیمت فقط با استعلام به‌روز اعلام می‌شود، چون بخشی از قطعات را از همکاران و به نرخ روز تأمین می‌کنیم. ظرفیت، دهانه، نوع پل و تجهیزات انتخابی در تعیین قیمت مؤثر هستند. عوامل هزینه در صفحه قیمت جرثقیل سقفی توضیح داده شده‌اند.

پرسش‌های متداول

برای ظرفیت بالاتر از ۱۰ تن، تک پل قابل سفارش است؟

ظرفیت تک پل تا ۱۰ تن است. برای ظرفیت بالاتر، دو پل تا ۱۰۰ تن قابل بررسی است. دهانه و ارتفاع موردنیاز را نیز با محدوده دو پل و وضعیت سوله تطبیق دهید.

بالابر زنجیری برای هر ارتفاعی قابل انتخاب است؟

در جرثقیل تک پل، ارتفاع بالابری زنجیری تا ۶ متر و سیم بکسلی تا ۳۰ متر است. نوع بالابر دو پل طبق سفارش مشتری تعیین می‌شود. ارتفاع موردنیاز را در استعلام ذکر کنید تا بالابر بر همان اساس انتخاب شود.

ساخت و نصب چقدر زمان می‌برد؟

زمان ساخت و نصب برای همه سفارش‌ها یکسان نیست و مدت ثابتی برای آن اعلام نشده است. زمان ساخت و نصب طبق سفارش مشتری تعیین می‌شود. هنگام توافق برنامه تحویل، نوع دستگاه، تجهیزات درخواستی و وضعیت محل نصب را مشخص کنید.

هنگام تحویل چه تستی انجام می‌شود و چه مدارکی دریافت می‌کنید؟

هنگام تحویل، تست بار با ۱۲۵ درصد بار نامی انجام می‌شود. دستگاه با فاینال بوک کامل تحویل داده می‌شود. پیش از سفارش، فهرست مدارک موردنیاز را با پیشنهاد دریافتی تطبیق دهید.

گارانتی تک پل و دو پل چقدر است؟

گارانتی تک پل ۱۸ ماه کامل است. گارانتی دو پل ۱۸ ماه است و همه تجهیزات را پوشش می‌دهد. هنگام دریافت پیشنهاد، جزئیات سفارش را برای بررسی شرایط اجرایی گارانتی مشخص کنید.

فرم استعلام قیمت

برای بررسی سفارش، مشخصات بار، ابعاد سالن و نقشه سازه را در فرم ثبت کنید. حبیب طاهری، مدیر عامل، پاسخ‌گوی استعلام‌ها است. پاسخ‌گویی در کمتر از یک روز کاری انجام می‌شود. برای پیگیری از طریق ایمیل، به azin_dynamic.p@yahoo.com بنویسید.
