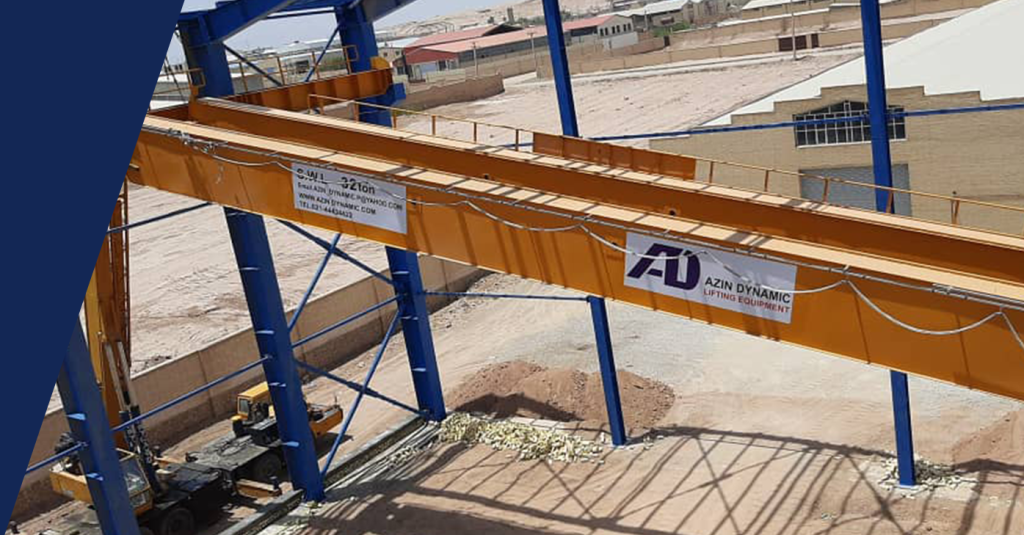

جرثقیل سقفی کارگاهی؛ انواع و کاربردها
جرثقیل سقفی کارگاهی برای جابه‌جایی بار در کارگاه‌ها و سالن‌های تولید کوچک طراحی می‌شود. برای انتخاب آن، وزن بار، مسیر جابه‌جایی و فضای نصب را بررسی کنید. آذین دینامیک پولاد مدل تک پل و زیرآویز را طبق سفارش می‌سازد. ظرفیت به‌تنهایی نوع مناسب کارگاه را مشخص نمی‌کند.
کاربردهای جرثقیل سقفی کارگاهی
برای جابه‌جایی قطعات در خط تولید یا مونتاژ، محل برداشتن و قرار دادن بار را روی نقشه کارگاه مشخص کنید. ممکن است جابه‌جایی به یک ایستگاه محدود باشد یا بین چند محل انجام شود. بر این اساس می‌توان جرثقیل سقفی و مدل بازویی را مقایسه کرد. کوچک بودن سالن به‌تنهایی برای انتخاب کافی نیست.
مشخصات و شرایط نصب جرثقیل سقفی کارگاهی
مشخصات قابل سفارش
در جدول زیر، ظرفیت و دهانه تک پل و زیرآویز آمده است. ارتفاع بالابری و نوع بالابر مربوط به تک پل است. برای سفارش زیرآویز، ارتفاع موردنیاز و فضای نصب را اعلام کنید تا مشخصات دستگاه تعیین شود.
| مشخصه | محدوده یا مبنای انتخاب |
|---|---|
| ظرفیت تک پل | ۲۵۰ کیلوگرم تا ۱۰ تن |
| دهانه تک پل | ۴ تا ۲۰ متر |
| ارتفاع بالابری تک پل | ۳ تا ۳۰ متر |
| ظرفیت زیرآویز | ۲۵۰ کیلوگرم تا ۱۰ تن |
| دهانه زیرآویز | ۴ تا ۲۰ متر |
| بالابر تک پل | زنجیری تا ارتفاع ۶ متر؛ سیم بکسلی تا ارتفاع ۳۰ متر |
| برق ورودی | سه‌فاز ۳۸۰ ولت، ۵۰ هرتز |
| مدار فرمان | ۴۸ ولت |
| سرعت بالابری تک پل | طبق کاتالوگ بالابر انتخابی |
| کلاس کاری و نوع فرمان | طبق سفارش و متناسب با نحوه استفاده در کارگاه |
مسیر حرکت جرثقیل و شرایط ساختمان
مسیر حرکت جرثقیل باید با ساختمان هماهنگ باشد. تیرهای مسیر حرکت یا ستون‌های موردنیاز طبق سفارش و با توجه به ظرفیت، دهانه و شرایط کارگاه طراحی می‌شوند. وجود سقف یا تیر در سالن به‌تنهایی برای انتخاب محل نصب کافی نیست.
برای بررسی ساختمان، نقشه و عکس محل نصب را همراه با وضعیت تیرها، ستون‌های موجود و موانع بالای مسیر بار ارسال کنید. در جانمایی دستگاه، فضای بالابر و راهبر (کلگی) نیز بررسی می‌شود. ارتفاع سالن و ارتفاع بالابری موردنیاز را جداگانه اعلام کنید تا با هم اشتباه نشوند.
انواع جرثقیل سقفی کارگاهی
تک پل رونشین یا زیرآویز
اگر بار بین چند محل در طول و عرض کارگاه جابه‌جا می‌شود، محدوده حرکت را برای انتخاب مدل سقفی بررسی کنید. انتخاب رونشین یا زیرآویز به شرایط تیرهای مسیر و فضای نصب بستگی دارد. کوچک بودن کارگاه به‌تنهایی دلیل انتخاب زیرآویز نیست.
اگر مسیر حرکت روی تیرهای حمال کارگاه قابل طراحی باشد، می‌توان تک پل رونشین را بررسی کرد. اگر طرح ساختمان به حرکت از زیر تیرها نیاز داشته باشد، زیرآویز بررسی می‌شود. آذین دینامیک آرایش نصب و نوع و جنس تیر را طبق سفارش تعیین می‌کند. انتخاب نهایی پس از بررسی ساختمان انجام می‌شود.
جرثقیل برای یک ایستگاه کاری
اگر بار فقط در محدوده یک میز یا دستگاه جابه‌جا می‌شود، جرثقیل بازویی ستونی را نیز مقایسه کنید. محل استقرار ستون و محدوده دسترسی بازو باید با چیدمان کارگاه هماهنگ باشد. محل بارگیری و تخلیه را مشخص کنید و نیاز به جابه‌جایی بین ایستگاه‌ها را در استعلام بنویسید.
بالابر زنجیری یا سیم بکسلی
در مشخصات تک پل، بالابر (وینچ) زنجیری تا ارتفاع ۶ متر و بالابر سیم بکسلی تا ارتفاع ۳۰ متر آمده است. ارتفاع موردنیاز را ابتدا تعیین کنید. برند بالابر طبق سفارش انتخاب می‌شود. سرعت بالابری نیز طبق کاتالوگ همان بالابر است.
نوع بار، ارتفاع و دفعات استفاده را اعلام کنید تا بالابر و کلاس کاری بر اساس شرایط کار انتخاب شوند. برای گزینه جرثقیل سقفی دستی نیز ظرفیت درخواستی و نحوه استفاده را بنویسید و دستی یا برقی بودن را جدا از آرایش رونشین و زیرآویز بررسی کنید.
فرمان، سرعت و تجهیزات سفارشی
نوع فرمان، کنترل سرعت، موتور و تابلو برق طبق سفارش تعیین می‌شوند. محل کار اپراتور، نیاز به تنظیم سرعت و میزان استفاده روزانه را در سفارش بنویسید. نوع فرمان به‌تنهایی مدل جرثقیل را مشخص نمی‌کند؛ این اطلاعات را هنگام انتخاب فرمان در نظر بگیرید.
تحویل، نصب و مدارک دستگاه
طراحی و ساخت بر اساس استانداردهای FEM و CMAA انجام می‌شود. هنگام تحویل، تست بار با ۱۲۵ درصد بار نامی انجام می‌شود. دستگاه با فاینال بوک کامل تحویل داده می‌شود. زمان ساخت و نصب طبق سفارش تعیین می‌شود و به مشخصات دستگاه و شرایط نصب بستگی دارد.
پیش از نهایی کردن سفارش، مشخص کنید کار تیرهای مسیر، ستون‌ها و نصب شامل چه مواردی است. برای برنامه‌ریزی اجرا، راهنمای نصب جرثقیل کارگاهی و عوامل مؤثر بر هزینه نصب جرثقیل کارگاهی را ببینید. شرایط اجرای کار در کارگاه را همراه استعلام ارسال کنید.
اطلاعات لازم برای استعلام قیمت
قیمت فقط با استعلام به‌روز اعلام می‌شود. بخشی از قطعات از همکاران و به نرخ روز تأمین می‌شود. ظرفیت، دهانه، ارتفاع بالابری و تجهیزات انتخابی بر قیمت سفارش اثر دارند. برای دریافت پیشنهاد متناسب با کارگاه، اطلاعات زیر را آماده کنید:
- وزن و ابعاد بار و محل برداشتن و قرار دادن آن.
- دهانه موردنیاز، طول مسیر حرکت و نقشه چیدمان کارگاه.
- ارتفاع سالن، ارتفاع بالابری موردنیاز و موانع محل نصب.
- نقشه یا عکس تیرها و ستون‌های موجود و وضعیت مسیر پیشنهادی.
- دفعات جابه‌جایی، مدت استفاده روزانه و شرایط محیط کار.
- وضعیت برق، نوع فرمان و نیاز به کنترل سرعت.
- برند موردنظر بالابر، موتور یا تابلو برق، در صورت داشتن ترجیح.
- زمان موردنیاز برای راه‌اندازی و وضعیت آماده‌سازی محل نصب.
پرسش‌های متداول
ظرفیت مدل زیرآویز چقدر است؟
محدوده ساخت زیرآویز از ۲۵۰ کیلوگرم تا ۱۰ تن و دهانه آن از ۴ تا ۲۰ متر است. ظرفیت و دهانه موردنیاز را در استعلام اعلام کنید تا مشخصات دستگاه طبق سفارش تعیین شود.
برای ارتفاع بالابری بیشتر از ۶ متر چه بالابری انتخاب می‌شود؟
در مشخصات تک پل، بالابر زنجیری تا ارتفاع ۶ متر و سیم بکسلی تا ارتفاع ۳۰ متر آمده است. برای ارتفاع بیشتر از محدوده بالابر زنجیری، بالابر سیم بکسلی بررسی می‌شود. برند و مشخصات بالابر به سفارش بستگی دارد.
سرعت و نوع فرمان از پیش ثابت هستند؟
خیر. سرعت‌ها، کنترل سرعت و نوع فرمان طبق سفارش انتخاب می‌شوند. سرعت بالابری تک پل طبق کاتالوگ بالابر انتخابی است و مقدار ثابتی برای همه سفارش‌ها اعلام نمی‌شود.
ساخت و نصب چقدر زمان می‌برد؟
زمان ساخت و نصب طبق سفارش تعیین می‌شود. برای تعیین زمان اجرای سفارش، مشخصات بالابر و تجهیزات، آرایش نصب و شرایط آماده‌سازی کارگاه را در استعلام بنویسید.
گارانتی تک پل چه مدت است؟
گارانتی تک پل ۱۸ ماه کامل است. شرایط گارانتی را همراه مشخصات تجهیزات انتخابی در سفارش بررسی کنید.
