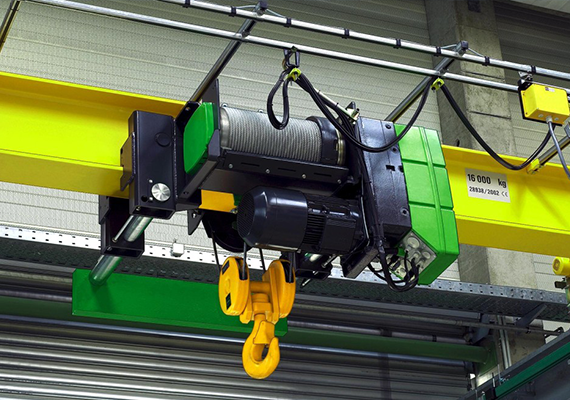

وینچ جرثقیل سقفی
وینچ جرثقیل سقفی بخشی از جرثقیل سقفی است که بار را بالا می‌برد و پایین می‌آورد. در متن‌های فنی به آن بالابر می‌گویند و در بازار نام هیست برقی هم رایج است. حرکت عمودی قلاب کار وینچ است؛ جابه‌جایی افقی بار را ترولی (کالسکه) و پل جرثقیل انجام می‌دهند.
آذین دینامیک پولاد وینچ و قطعات یدکی آن را در ظرفیت ۲۵۰ کیلوگرم تا ۱۰ تن و از همه برندها می‌فروشد. فروش هر وینچ و قطعه با استعلام به‌روز انجام می‌شود. روی جرثقیل‌هایی که آذین دینامیک می‌سازد، برند بالابر در هر سفارش انتخاب می‌شود.
وینچ هم برای جرثقیل یا مونوریل تازه خریده می‌شود و هم برای جایگزینی بالابر دستگاهی که در سالن نصب است.
اجزای وینچ جرثقیل و کار هر قطعه
نیرو در وینچ از موتور شروع می‌شود و از راه گیربکس، درام یا چرخ زنجیر و سیم بکسل یا زنجیر به قلاب می‌رسد. کار هر جزء این است:
- موتور برقی نیروی بالابری را تولید می‌کند.
- گیربکس دور موتور را کم و گشتاور را زیاد می‌کند و نیرو را به درام یا چرخ زنجیر می‌رساند.
- درام در وینچ سیم بکسلی می‌چرخد و سیم بکسل را در شیارهای خود می‌پیچد یا باز می‌کند.
- چرخ زنجیر در وینچ زنجیری حلقه‌های زنجیر را درگیر می‌کند و زنجیر را بالا می‌کشد یا پایین می‌دهد.
- سیم بکسل یا زنجیر نیرو را به قلاب می‌رساند.
- بلوک قلاب، یعنی قلاب و قرقره‌های همراه آن، بار را نگه می‌دارد.
- ترمز با توقف موتور یا قطع برق بسته می‌شود و بار را در همان ارتفاع نگه می‌دارد.
- لیمیت سوئیچ‌ها حرکت قلاب را در بالاترین و پایین‌ترین نقطه مسیر قطع می‌کنند.
- تابلو برق و آویز فرمان یا ریموت کنترل، فرمان اپراتور را به موتور می‌رسانند.
در وینچ سیم بکسلی، سیم بکسل از چند قرقره در بلوک قلاب و بدنه وینچ عبور می‌کند. این قرقره‌های مرکب بار را میان چند رشته سیم بکسل تقسیم می‌کنند و نیروی هر رشته کم می‌شود. در عوض، قلاب آهسته‌تر از سیم بکسل روی درام حرکت می‌کند.
بعضی مدل‌ها محدودکننده اضافه بار و رله کنترل فاز هم دارند. محدودکننده اضافه بار جلوی بلند کردن بار سنگین‌تر از مقدار تنظیم‌شده را می‌گیرد. رله کنترل فاز اگر یکی از فازها قطع شود یا ترتیب فازها به هم بخورد، دستگاه را متوقف می‌کند.
وینچ زنجیری یا سیم بکسلی
وینچ‌ها به دو گروه سیم بکسلی و زنجیری تقسیم می‌شوند. فرق اصلی آن‌ها در عضوی است که بار را می‌کشد و در جایی که این عضو جمع می‌شود.
| موضوع | وینچ زنجیری | وینچ سیم بکسلی |
|---|---|---|
| عضو کشش | زنجیر | سیم بکسل |
| محل جمع شدن | زنجیر از روی چرخ زنجیر رد می‌شود و بخش آزاد آن در کیسه زنجیر جمع می‌شود. | سیم بکسل روی درام شیاردار پیچیده می‌شود. |
| ارتفاع بالابری روی جرثقیل تک پل آذین دینامیک | تا ۶ متر | تا ۳۰ متر |
مقایسه کامل بالابر زنجیری و سیم بکسلی در صفحه جداگانه‌ای آمده است. جزئیات هر نوع را صفحه‌های وینچ زنجیری و وینچ سیم بکسلی توضیح می‌دهند.
محصولات
وینچ سیم بکسلی
وینچ زنجیره‌ای
وینچ ثابت و وینچ روی ترولی
وینچ ثابت به یک نقطه از سازه یا تیر بسته می‌شود و بار را فقط بالا و پایین می‌برد. جای قلاب در این حالت عوض نمی‌شود.
وقتی بار باید در طول یک مسیر یا در سطح سالن جابه‌جا شود، وینچ روی ترولی سوار می‌شود. ترولی روی تیر حرکت می‌کند و وینچ را با خود می‌برد.
وینچ در جرثقیل مونوریل
در جرثقیل مونوریل، ترولی روی یک تیر ثابت حرکت می‌کند. قلاب دو حرکت دارد: بالا و پایین با وینچ، و جلو و عقب در امتداد تیر.
وینچ در جرثقیل تک پل
در جرثقیل سقفی تک پل، وینچ و ترولی زیر پل جرثقیل آویزان‌اند و روی بال پایینی آن حرکت می‌کنند. خود پل با راهبرها (کلگی) روی ریل‌های سالن در طول آن جابه‌جا می‌شود. به این ترتیب قلاب هم در طول سالن حرکت می‌کند و هم در عرض آن.
وینچ در جرثقیل دو پل
در جرثقیل سقفی دو پل، ترولی روی ریل‌های بالای دو پل حرکت می‌کند و وینچ روی ترولی نصب است. نوع بالابر جرثقیل دو پل آذین دینامیک برای هر سفارش جداگانه انتخاب می‌شود.
در مونوریل و جرثقیل تک پل، ترولی وینچ باید با تیری که روی آن حرکت می‌کند جور باشد. چرخ‌های ترولی روی بال تیر می‌چرخند و فاصله آن‌ها با عرض بال تیر تنظیم می‌شود. به همین دلیل نوع و اندازه تیر جزو اطلاعات استعلام وینچ ترولی‌دار است.
مشخصات وینچ‌هایی که آذین دینامیک عرضه می‌کند
| مشخصه | مقدار یا روش تعیین |
|---|---|
| ظرفیت وینچ و قطعات یدکی | ۲۵۰ کیلوگرم تا ۱۰ تن |
| برند | همه برندها، با استعلام به‌روز |
| برند بالابر روی جرثقیل‌های آذین دینامیک | انتخاب در هر سفارش |
| وینچ زنجیری روی جرثقیل تک پل | تا ۶ متر ارتفاع بالابری |
| وینچ سیم بکسلی روی جرثقیل تک پل | تا ۳۰ متر ارتفاع بالابری |
| سرعت بالابری | مطابق کاتالوگ بالابر |
| برق جرثقیل‌های آذین دینامیک | سه‌فاز ۳۸۰ ولت، ۵۰ هرتز |
| مدار فرمان | ۴۸ ولت |
چه چیزی انتخاب وینچ را تعیین می‌کند
ظرفیت
ظرفیت وینچ از روی سنگین‌ترین باری تعیین می‌شود که باید بلند شود. وزن ابزارهایی که میان قلاب و بار بسته می‌شوند هم به وزن بار اضافه می‌شود.
ارتفاع بالابری و ارتفاع زیر سقف
ارتفاع بالابری فاصله‌ای است که قلاب بالا و پایین می‌رود. طول سیم بکسل یا زنجیر بر اساس همین عدد انتخاب می‌شود. بدنه وینچ و ترولی هم بخشی از ارتفاع زیر سقف را می‌گیرند. برای همین، بالاترین نقطه‌ای که قلاب به آن می‌رسد پایین‌تر از زیر تیر است.
کلاس کاری
کلاس کاری نشان می‌دهد وینچ چند بار و با چه باری کار می‌کند. مدت کار روزانه دستگاه و سهم بارهای نزدیک به ظرفیت در آن اثر دارند. کلاس کاری هر سفارش با توجه به کار واقعی دستگاه تعیین می‌شود. وینچی که برای کار سبک انتخاب شده، در کار پیوسته و سنگین زودتر فرسوده می‌شود.
سرعت و کنترل سرعت
سرعت بالابری هر وینچ را کاتالوگ سازنده آن مشخص می‌کند. برای نشاندن دقیق بار، وینچ دو سرعته یا وینچ با کنترل سرعت (اینورتر) به کار می‌رود. سرعت‌ها و نوع کنترل سرعت در هر سفارش انتخاب می‌شوند.
نوع فرمان
اپراتور وینچ را با آویز فرمان یا ریموت کنترل به کار می‌اندازد. نوع فرمان در سفارش مشخص می‌شود. مدار فرمان جرثقیل‌های آذین دینامیک ۴۸ ولت است.
قیمت وینچ سقفی به چه چیزهایی بستگی دارد
قیمت وینچ سقفی پیش از هر چیز به ظرفیت، ارتفاع بالابری و زنجیری یا سیم بکسلی بودن آن بستگی دارد. برند، تعداد سرعت‌ها، کنترل سرعت و نوع فرمان هم قیمت را تغییر می‌دهند. خرید وینچ همراه ترولی برقی، هزینه ترولی و موتور آن را هم به قیمت اضافه می‌کند.
آذین دینامیک قیمت را فقط با استعلام به‌روز می‌دهد، چون بخشی از قطعات را از همکاران و به نرخ روز تأمین می‌کند. به همین دلیل روی سایت قیمت یا بازه قیمت نمی‌آید.
تحویل و مدارک
وینچی که روی جرثقیل آذین دینامیک نصب می‌شود، همراه جرثقیل با ۱۲۵ درصد بار نامی تست می‌شود. این تست هنگام تحویل انجام می‌شود و فاینال بوک کامل دستگاه هم به خریدار می‌رسد. جرثقیل‌های آذین دینامیک ۱۸ ماه گارانتی دارند.
برای وینچ یا قطعه‌ای که جدا خریده می‌شود، برند، مدل و زمان تأمین در پاسخ استعلام مشخص می‌شود.
اطلاعات لازم برای استعلام قیمت وینچ
پاسخ استعلام زمانی دقیق است که این اطلاعات همراه درخواست باشد:
- ظرفیت مورد نیاز و وزن سنگین‌ترین بار
- ارتفاع بالابری و ارتفاع زیر سقف
- نوع وینچ، زنجیری یا سیم بکسلی، اگر از پیش معلوم است
- وینچ ثابت یا روی ترولی، و نوع جرثقیل: مونوریل، تک پل یا دو پل
- نوع و اندازه تیر، برای وینچ روی ترولی
- برق موجود در محل نصب
- نوع فرمان و نیاز به کنترل سرعت
- تعداد جابه‌جایی بار در روز و نوع بار
- برند مورد نظر خریدار، اگر برند خاصی لازم است
اگر وینچ برای جایگزینی یک دستگاه موجود است، برند و مدل وینچ فعلی را هم بفرستید.
پرسش‌های متداول
وینچ جرثقیل با هیست برقی و بالابر سقفی چه فرقی دارد؟
هر سه نام برای یک دستگاه به کار می‌رود: بالابر برقی که بار را با زنجیر یا سیم بکسل بالا می‌برد. «وینچ» و «هیست» در بازار رایج‌ترند و «بالابر» در متن‌های فنی.
قیمت وینچ سقفی چقدر است؟
آذین دینامیک قیمت ثابتی روی سایت نمی‌گذارد و قیمت هر وینچ را با استعلام به‌روز می‌دهد. ظرفیت، ارتفاع بالابری، نوع و برند وینچ را در فرم استعلام بنویسید تا پاسخ دقیق باشد.
وینچ برقی ۱ تن و ۲ تن هم فروخته می‌شود؟
بله. آذین دینامیک وینچ‌های ۲۵۰ کیلوگرم تا ۱۰ تن را می‌فروشد و وینچ ۱ و ۲ تن در همین محدوده است. برند و مدل با استعلام به‌روز مشخص می‌شود.
برای ارتفاع بیشتر از ۶ متر کدام وینچ به کار می‌رود؟
روی جرثقیل تک پل آذین دینامیک، وینچ زنجیری تا ۶ متر و وینچ سیم بکسلی تا ۳۰ متر ارتفاع بالابری دارد. بنابراین برای ارتفاع بیشتر از ۶ متر وینچ سیم بکسلی انتخاب می‌شود.
قطعات یدکی وینچ هم تأمین می‌شود؟
بله. قطعات یدکی وینچ‌های ۲۵۰ کیلوگرم تا ۱۰ تن از همه برندها با استعلام به‌روز فروخته می‌شود. برند و مدل وینچ و نام قطعه را همراه درخواست بفرستید.
برند وینچ روی جرثقیل قابل انتخاب است؟
برند بالابر روی جرثقیل‌هایی که آذین دینامیک می‌سازد، برای هر سفارش جداگانه انتخاب می‌شود. سرعت بالابری هم از کاتالوگ همان برند و مدل می‌آید.
فرم استعلام قیمت
کارشناسان آذین دینامیک در کمتر از یک روز کاری به استعلام‌ها پاسخ می‌دهند. برای دریافت قیمت به‌روز وینچ، مشخصات بالا را در فرم زیر ثبت کنید.
