کنسول و کرین در جرثقیل سقفی
کنسول و کرین جرثقیل سقفی نام دو بخش متفاوت از دستگاه و سازه نگهدارنده آن هستند. کرین بار را جابه‌جا می‌کند. تیر کرین یا تیر ریل، ریل مسیر حرکت دستگاه را نگه می‌دارد و روی کنسول ستون ساختمان تکیه دارد.
در جرثقیل رونشین، تیرهای متکی به ستون مسیر حرکت دستگاه را نگه می‌دارند. ریل، تیر و کنسول باید با هم سازگار باشند. ظرفیت سازه برای بارهای جرثقیل، پیش از نصب بررسی می‌شود؛ این بررسی برای سالن جدید و ساختمان موجود لازم است. وجود کنسول روی ستون به‌تنهایی برای نصب جرثقیل کافی نیست.
کرین یا دستگاه جابه‌جایی بار
کرین یا جرثقیل مجموعه‌ای از پل، راهبر (کلگی)، ترولی، بالابر و قلاب است. راهبرها پل را در طول سالن حرکت می‌دهند. ترولی (کالسکه) روی پل جابه‌جا می‌شود و بالابر، بار متصل به قلاب را بالا و پایین می‌برد.
تیر کرین یا تیر ریل
تیر کرین در امتداد طول سالن قرار دارد و ریل روی آن نصب می‌شود. چرخ‌های راهبر روی همین ریل حرکت می‌کنند. بار چرخ‌ها از تیر کرین به تکیه‌گاه‌های آن می‌رسد. در گفت‌وگوی کارگاهی، گاهی نام «کرین» برای این تیر به کار می‌رود.
تیر کرین در جای خود ثابت است و پل جرثقیل روی مسیر حرکت می‌کند. در استعلام باید مشخص باشد که منظور از کرین، مجموعه جرثقیل است یا تیرهای مسیر.
کنسول و اتصال تیر مسیر به ستون

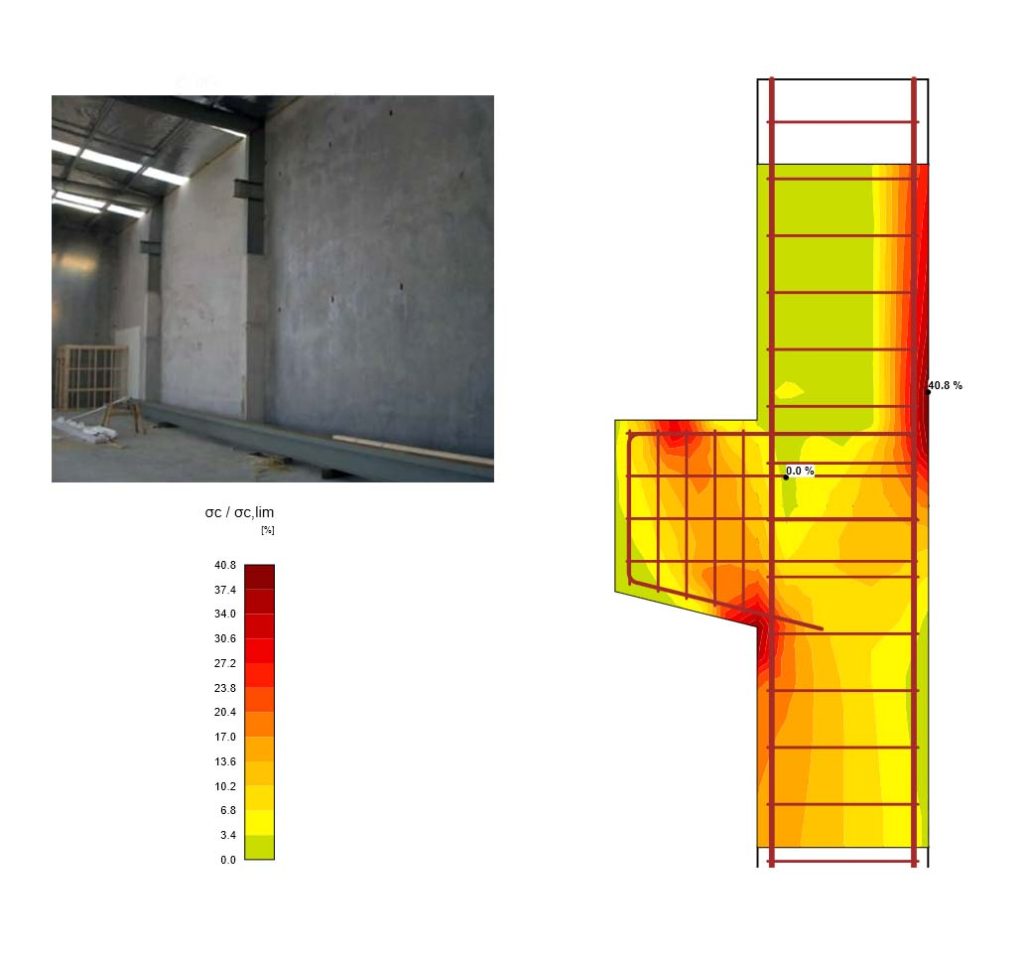

کنسول براکتی است که از ستون ساختمان بیرون می‌آید و تیر کرین روی آن تکیه می‌کند. اتصال این براکت به ستون نیز باید نیروهای واردشده را تحمل کند. کنسول در مسیر جرثقیل تک پل و جرثقیل سقفی دو پل به کار می‌رود. نام دستگاه به‌تنهایی اندازه کنسول را مشخص نمی‌کند.
ریل، استاپر و برق‌رسانی مسیر
ریل سطح حرکت چرخ‌های جرثقیل است و انتخاب آن به مشخصات چرخ‌ها و تیر زیر ریل بستگی دارد. استاپر یا توقف‌گاه انتهای مسیر، حد مکانیکی حرکت دستگاه را مشخص می‌کند. محل نصب و اتصال استاپر را با توجه به نیروهای وارد بر آن بررسی می‌کنند.
خط برق‌رسان طولی، برق مورد نیاز جرثقیل را هنگام حرکت در سالن تأمین می‌کند. برای انتخاب محل نصب این خط، مسیر حرکت دستگاه و فضای اطراف آن را بررسی می‌کنند.
مشخصات کنسول و کرین جرثقیل سقفی
بار از قلاب چگونه به ستون ساختمان می‌رسد؟
زنجیر یا سیم بکسل، بار قلاب را به بالابر و ترولی می‌رساند. پل این نیرو را به راهبرها و چرخ‌های آن‌ها منتقل می‌کند. بار چرخ‌ها به ریل و سپس به تیر کرین می‌رسد. کنسول نیز بار تیر را به ستون ساختمان منتقل می‌کند.
بار از ستون به پی ساختمان منتقل می‌شود. در بررسی سازه، وزن خود جرثقیل و نیروهای ناشی از حرکت و ترمز را نیز در نظر می‌گیرند. بنابراین برای انتخاب تیر یا کنسول، ظرفیت نامی قلاب به‌تنهایی کافی نیست.
| مشخصه | اثر بر انتخاب و بررسی مسیر |
|---|---|
| ظرفیت و مشخصات جرثقیل | دستگاه انتخابی، بارهای چرخ و نیروهای وارد بر مسیر را مشخص می‌کند. |
| دهانه جرثقیل | دهانه دستگاه، فاصله لازم میان محور ریل‌ها را مشخص می‌کند. |
| فاصله ستون‌ها | مقاومت و تغییر شکل تیر کرین به فاصله تکیه‌گاه‌های آن بستگی دارد. |
| طول مسیر حرکت | طول مسیر، محدوده ریل‌گذاری و برق‌رسانی طولی را تعیین می‌کند. |
| تراز کنسول و ریل | ارتفاع نصب دستگاه و ارتفاع قابل دسترس قلاب به تراز کنسول و ریل بستگی دارند. |
| نوع ریل و اتصال آن | نوع ریل و اتصال آن با توجه به سازگاری با چرخ جرثقیل و تیر مسیر انتخاب می‌شوند. |
انتخاب کنسول، تیر کرین و تجهیزات مسیر
بررسی کنسول‌ها و تیرهای موجود
استفاده دوباره از مسیر موجود به بررسی نقشه‌ها و وضعیت کنسول‌ها، تیرها و اتصالات نیاز دارد. در این بررسی، ترک، خوردگی و تغییر شکل قطعات را نیز ثبت می‌کنند. ظاهر سالم قطعات، ظرفیت آن‌ها برای تحمل جرثقیل جدید را ثابت نمی‌کند.
مهندس محاسب سازه، ستون‌ها، اتصالات و پی را برای بارهای جرثقیل انتخابی کنترل می‌کند. این بررسی پیش از سفارش انجام می‌شود. اگر سازه به تقویت نیاز داشته باشد، جزئیات تقویت باید پیش از نصب مشخص شود.
انتخاب تیر، ریل و محل تجهیزات
نوع و جنس تیر را با توجه به بارهای جرثقیل و فاصله تکیه‌گاه‌ها انتخاب می‌کنند. در مسیر موجود، مشخصات مقطع ریل و نحوه اتصال آن همراه نقشه مسیر بررسی می‌شوند. چرخ دستگاه نیز باید با مشخصات ریل و اتصال آن سازگار باشد.
نقشه مسیر، فضای نصب استاپرها و خط برق‌رسان را نیز مشخص می‌کند. نوع و جنس تیر مسیر و مشخصات ریل باید در نقشه‌ها و دامنه سفارش مشخص باشند. تکیه‌گاه‌های جرثقیل زیرآویز به بررسی متناسب با همان دستگاه نیاز دارند.
هزینه کنسول جرثقیل سقفی
هزینه کنسول جرثقیل سقفی و تیرهای کرین به نوع و مقدار مصالح بستگی دارد. محاسبات و تهیه نقشه‌ها نیز هزینه دارند. فاصله ستون‌ها، طول مسیر و بارهای چرخ، ابعاد قطعات و مقدار مصالح را مشخص می‌کنند. هزینه ساخت به جزئیات برش، جوشکاری و مونتاژ وابسته است.
ابعاد قطعات و فاصله محل نصب، هزینه حمل پس از ساخت را تعیین می‌کنند. در برآورد هزینه، دسترسی به محل، تجهیزات لازم برای نصب و بررسی‌های پس از نصب را نیز در نظر می‌گیرند. در صورت نیاز به اصلاح سازه موجود، دامنه اصلاح جداگانه تعیین می‌شود.
آذین دینامیک پولاد بخشی از قطعات را از همکاران و به نرخ روز تأمین می‌کند. به همین دلیل، قیمت را فقط با استعلام به‌روز اعلام می‌کند. در پیشنهاد نیز باید روشن باشد که کنسول، تیر مسیر، ریل و تجهیزات نصب در آن پیش‌بینی شده‌اند یا جداگانه بررسی می‌شوند.
زمان ساخت و نصب و مدارک تحویل
آذین دینامیک زمان ساخت و نصب را طبق سفارش مشتری تعیین می‌کند. برنامه نصب به وضعیت آماده‌سازی تیرهای مسیر و امکان دسترسی تجهیزات نصب وابسته است. مسیر اجراشده نیز پیش از نصب با نقشه‌های تأییدشده تطبیق داده می‌شود.
آذین دینامیک آزمایش بار جرثقیل را هنگام تحویل با ۱۲۵ درصد بار نامی انجام می‌دهد. مدارک تحویل شامل فاینال بوک کامل است. مدارک مورد نیاز مسیر و مسئول تهیه آن‌ها باید پیش از سفارش مشخص باشند. آزمایش هنگام تحویل جای بررسی سازه ساختمان پیش از سفارش را نمی‌گیرد.
شرکت مهندسی جرثقیل آذین دینامیک
آذین دینامیک جرثقیل سقفی تک پل و دو پل می‌سازد. این شرکت برند بالابر، موتور و تابلو برق، کلاس کاری و نوع فرمان را بر اساس سفارش مشتری و با توجه به وزن بار و نحوه استفاده از دستگاه مشخص می‌کند.
تأمین قطعات جرثقیل
آذین دینامیک بالابر و قطعات جرثقیل را با استعلام به‌روز عرضه می‌کند. برای استعلام قطعه، نام و مدل دستگاه و عکس قطعه موجود لازم است.
اطلاعات لازم برای استعلام و سفارش
نقشه ستون‌ها و مسیر حرکت را همراه مشخصات بار برای استعلام ارسال کنید. در صورت وجود کنسول یا تیر کرین، نقشه‌ها و عکس‌های وضعیت موجود نیز لازم است. اطلاعات مورد نیاز سفارش شامل موارد زیر است:
- نقشه ستون‌ها، مقاطع و اتصالات آن‌ها و فاصله ستون‌ها در طول مسیر
- وضعیت کنسول‌های موجود، ابعاد، تراز و جزئیات اتصال آن‌ها به ستون
- نوع و مقطع تیرهای کرین موجود، محل تکیه‌گاه‌ها و نقشه اتصالات آن‌ها
- نوع و مقطع ریل و روش اتصال آن به تیر مسیر
- دهانه جرثقیل، طول مسیر حرکت و ارتفاع مورد نیاز زیر قلاب
- حداکثر وزن بار، نوع بار و دفعات استفاده از جرثقیل
- وضعیت برق‌رسانی، موانع مسیر و محدودیت دسترسی برای حمل و نصب
- نتیجه بررسی سازه ساختمان برای بارهای جرثقیل و محدودیت‌های گزارش‌شده از سوی محاسب
پرسش‌های متداول
نوع و جنس تیر پل جرثقیل چگونه مشخص می‌شود؟
آذین دینامیک نوع و جنس تیر پل جرثقیل را طبق سفارش مشتری تعیین می‌کند. سفارش باید ظرفیت، دهانه و شرایط کاری دستگاه را مشخص کند. دامنه تأمین تیرهای مسیر نیز در پیشنهاد جداگانه بررسی می‌شود.
زمان ساخت و نصب چقدر است؟
زمان ساخت و نصب به شرایط هر سفارش مشتری بستگی دارد. مشخصات دستگاه و وضعیت آماده‌سازی مسیر باید هنگام استعلام روشن باشند.
هنگام تحویل جرثقیل چه مدارکی دریافت می‌کنیم؟
فاینال بوک کامل از مدارک تحویل جرثقیل است. اگر برای تیرهای مسیر، کنسول‌ها یا سازه ساختمان به مدارک مشخصی نیاز دارید، فهرست مدارک و مسئول تهیه آن‌ها را در سفارش تعیین کنید.
آیا قیمت ثابت برای کنسول و تیر کرین اعلام می‌شود؟
آذین دینامیک قیمت کنسول و تیر کرین را فقط با استعلام به‌روز اعلام می‌کند. نقشه ستون‌ها، مشخصات مسیر و دامنه تأمین و نصب را برای برآورد ارائه کنید.
آیا می‌توان برند بالابر و نوع فرمان را انتخاب کرد؟
بله، آذین دینامیک برند بالابر، موتور و تابلو برق و نوع فرمان را بر اساس سفارش مشتری مشخص می‌کند. نیاز کاری و شرایط نصب را همراه درخواست خود مشخص کنید.
