وینچ زنجیره‌ای

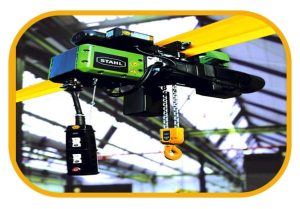

وینچ زنجیری یک بالابر برقی است که قلاب و بار را با زنجیر بار بالا و پایین می‌برد. آذین دینامیک پولاد این وینچ را با ظرفیت ۲۵۰ کیلوگرم تا ۱۰ تن، همراه قطعات یدکی آن، می‌فروشد.
وینچ زنجیری و وینچ سیم بکسلی اجزای مشترکی مانند موتور، گیربکس و ترمز دارند و دو گروه اصلی وینچ جرثقیل سقفی هستند. فرق آن‌ها در عضو بالابری است. در وینچ سیم بکسلی، سیم بکسل روی درام پیچیده می‌شود. در وینچ زنجیره‌ای، چرخ زنجیر (دانه‌گیر) زنجیر را می‌کشد و بخش آزاد آن را به داخل کیسه زنجیر می‌فرستد.
اجزا و طرز کار
موتور بالابر از راه گیربکس، چرخ زنجیر را می‌چرخاند. شکل این چرخ با حلقه‌های زنجیر بار جور است و هر حلقه در جای خود روی چرخ می‌نشیند. با گردش آن، زنجیر بالا کشیده یا پایین داده می‌شود و قلاب همراه آن حرکت می‌کند.
زنجیری که از چرخ گذشته و زیر بار نیست، هنگام کار داخل کیسه زنجیر جمع می‌شود. کیسه به بدنه بالابر بسته می‌شود و اندازه آن به طول زنجیر بستگی دارد. وقتی موتور می‌ایستد، ترمز از راه گیربکس چرخ زنجیر را نگه می‌دارد و بار در همان ارتفاع می‌ماند.
| قطعه | کار |
|---|---|
| موتور | نیروی حرکت بالابر را می‌دهد |
| گیربکس | دور موتور را کم و گشتاور آن را زیاد می‌کند و به چرخ زنجیر می‌رساند |
| ترمز | هنگام توقف موتور، بار را نگه می‌دارد |
| چرخ زنجیر (دانه‌گیر) | زنجیر بار را می‌گیرد و می‌کشد |
| زنجیر بار | بار را بالا و پایین می‌برد |
| کیسه زنجیر | بخش آزاد زنجیر را در خود جمع می‌کند |
| بلوک قلاب | بار به قلاب آن بسته می‌شود |
| آویز فرمان یا ریموت کنترل | اپراتور با آن به بالابر فرمان می‌دهد |
ابعاد موتور و گیربکس به ظرفیت، سرعت و طراحی بالابر بستگی دارد.
کاربرد و مشخصات
بالابر زنجیری بدنه جمع‌وجوری دارد و بیشتر برای بارهای سبک و متوسط به کار می‌رود. در سالنی که ارتفاع زیر سقف کم است، بدنه کوچک آن کمک می‌کند بالاترین نقطه قلاب به تیر نزدیک‌تر باشد.
این بالابر در کارگاه‌ها و روی جرثقیل سقفی تک پل، جرثقیل مونوریل و جرثقیل بازویی نصب می‌شود. جرثقیل سقفی تک پلی که بالابر آن زنجیری است، در بازار جرثقیل سقفی زنجیری هم نامیده می‌شود.
| مورد | توضیح |
|---|---|
| کالا | بالابر زنجیری برقی و قطعات یدکی آن |
| ظرفیت | ۲۵۰ کیلوگرم تا ۱۰ تن |
| انواع | دوکاره و چهارکاره |
| سرعت بالابری | تک‌سرعته یا دوسرعته؛ مقدار سرعت در کاتالوگ سازنده بالابر |
| برق | سه‌فاز، یا تک‌فاز در ظرفیت‌های کم |
| برند | همه برندها، با استعلام به‌روز |
| قیمت | فقط با استعلام به‌روز |
جایی که بالابر سیم بکسلی مناسب‌تر است
برای ظرفیت‌های بالاتر، ارتفاع بالابری بیشتر و کار سنگین و پرتکرار، وینچ سیم بکسلی رایج‌تر است. روی جرثقیل‌های سقفی تک پل آذین دینامیک، بالابر زنجیری تا ارتفاع بالابری ۶ متر و بالابر سیم بکسلی تا ۳۰ متر به کار می‌رود.
در بالابر سیم بکسلی، موتور و گیربکس یک درام را می‌چرخانند و سیم بکسل روی درام جمع می‌شود. قطر درام بر گشتاور لازم در شفت خروجی گیربکس اثر دارد و با کشش ثابت سیم بکسل، درام بزرگ‌تر گشتاور بیشتری می‌خواهد. مقایسه دو نوع روی یک جرثقیل کامل، در صفحه جرثقیل سقفی زنجیره‌ای و سیم بکسلی آمده است.
انتخاب وینچ زنجیری
انواع وینچ زنجیری
وینچ‌های زنجیری دو نوع دوکاره و چهارکاره دارند. این وینچ‌ها به‌صورت تک‌سرعته یا دوسرعته و با برق تک‌فاز یا سه‌فاز ساخته می‌شوند. مدل تک‌فاز بیشتر در ظرفیت‌های کم دیده می‌شود.
وینچ دوکاره فقط دو حرکت موتوری دارد: بالا و پایین. وینچ چهارکاره با یک ترولی (کالسکه) برقی همراه است و قلاب آن در طول تیر جلو و عقب هم می‌رود.
وینچ دوسرعته علاوه بر سرعت اصلی، یک سرعت آهسته هم دارد. سرعت آهسته برای نشاندن دقیق بار به کار می‌رود، مثلا وقتی قطعه‌ای روی دستگاه یا قالب گذاشته می‌شود. در وینچ تک‌سرعته، قلاب همیشه با یک سرعت حرکت می‌کند.
برای جایی که برق سه‌فاز در دسترس نیست، وینچ تک‌فاز ساخته می‌شود. وینچ سه‌فاز به برق صنعتی نیاز دارد. در جرثقیل‌های آذین دینامیک، برق دستگاه سه‌فاز ۳۸۰ ولت و ۵۰ هرتز است و مدار فرمان با ۴۸ ولت کار می‌کند.
آویز ثابت یا نصب روی ترولی
بالابر زنجیری با قلاب بالایی یا گوشواره (Lug) آویزان می‌شود. اگر نقطه آویز ثابت باشد، بار فقط در همان نقطه بالا و پایین می‌رود. وقتی بالابر روی ترولی نصب شود، ترولی روی بال پایینی تیر حرکت می‌کند و بار را در طول تیر جابه‌جا می‌کند.
ترولی سه نوع رایج دارد. ترولی دستی با هل دادن بار حرکت می‌کند. ترولی چرخ‌دنده‌ای با کشیدن یک زنجیر دستی جابه‌جا می‌شود و جایی به کار می‌رود که هل دادن بار دشوار است. ترولی برقی موتور دارد و با همان آویز فرمان یا ریموت کنترل بالابر حرکت می‌کند.
چرخ‌های ترولی باید با پهنای بال تیر جور باشند. به همین دلیل نوع و اندازه تیر هم در انتخاب ترولی اثر دارد.
عوامل انتخاب
| عامل | اثر بر انتخاب |
|---|---|
| ظرفیت | وزن سنگین‌ترین باری که بالابر بلند می‌کند، ظرفیت را تعیین می‌کند |
| ارتفاع بالابری و طول زنجیر | طول زنجیر به ارتفاع بالابری و تعداد رشته‌های زنجیر میان بالابر و قلاب بستگی دارد؛ زنجیر بلندتر کیسه بزرگ‌تری می‌خواهد |
| سرعت حرکت قلاب | تک‌سرعته یا دوسرعته، بسته به اینکه بار چقدر دقیق باید نشانده شود |
| برق محل نصب | تک‌فاز یا سه‌فاز |
| نحوه آویز | آویز ثابت، یا نصب روی ترولی دستی، چرخ‌دنده‌ای یا برقی |
| دفعات کار | تعداد دفعات کار در روز و وزن بارهای معمول، مدل بالابر را مشخص می‌کند |
اگر زنجیر کوتاه انتخاب شود، قلاب به کف یا محل بار نمی‌رسد. در کاری که بار باید دقیق نشانده شود، بالابر تک‌سرعته حرکت قلاب را نزدیک محل بار آهسته نمی‌کند.
تأمین وینچ
آذین دینامیک وینچ زنجیری را نمی‌سازد و آن را همراه قطعات یدکی می‌فروشد. همه برندهای بالابر با استعلام به‌روز عرضه می‌شود و برند در هر سفارش انتخاب می‌شود.
مشخصات فنی هر مدل، از سرعت تا ابعاد بدنه، در کاتالوگ سازنده همان بالابر آمده است.
توجه کنید
زنجیر بار پس از نصب بالابر، طبق دستور سازنده روانکاری می‌شود. کیسه زنجیر هم پیش از راه‌اندازی، طبق همان دستور نصب می‌شود. زنجیری که بدون روانکاری مناسب کار کند، ساییده می‌شود و صدا می‌دهد؛ روانکاری مناسب بر عمر زنجیر بار اثر دارد.
اطلاعات لازم برای استعلام
برای انتخاب وینچ مناسب و دادن قیمت، این اطلاعات لازم است:
- وزن سنگین‌ترین بار
- ارتفاع بالابری، یعنی فاصله پایین‌ترین تا بالاترین نقطه قلاب
- نوع وینچ: دوکاره یا چهارکاره
- تک‌سرعته یا دوسرعته
- برق محل نصب: تک‌فاز یا سه‌فاز
- نحوه آویز: ثابت یا روی ترولی دستی، چرخ‌دنده‌ای یا برقی
- نوع و اندازه تیری که ترولی روی آن حرکت می‌کند
- نوع فرمان: آویز فرمان یا ریموت کنترل
- تعداد دفعات کار در روز
- برند مدنظر، اگر از پیش انتخاب شده است
- برند، مدل و عکس پلاک وینچ قبلی، برای خرید وینچ جایگزین
- تعداد مورد نیاز
هر موردی که هنوز معلوم نیست، با کارشناسان آذین دینامیک بررسی می‌شود.
پرسش‌های متداول
آیا آذین دینامیک وینچ زنجیری را خودش می‌سازد؟
نه. آذین دینامیک این وینچ و قطعات یدکی آن را می‌فروشد و همه برندهای بالابر را با استعلام به‌روز تأمین می‌کند. جرثقیل سقفی تک پل، مونوریل و بازویی، که این وینچ روی آن‌ها نصب می‌شود، ساخت خود شرکت است.
وینچ زنجیری در چه ظرفیت‌هایی فروخته می‌شود؟
آذین دینامیک آن را با ظرفیت ۲۵۰ کیلوگرم تا ۱۰ تن می‌فروشد.
فرق وینچ دوکاره و چهارکاره چیست؟
وینچ دوکاره فقط بار را بالا و پایین می‌برد. وینچ چهارکاره ترولی برقی دارد و بار را با موتور در طول تیر هم جابه‌جا می‌کند.
وینچ زنجیری تا چه ارتفاعی کار می‌کند؟
روی جرثقیل‌های سقفی تک پل آذین دینامیک، بالابر زنجیری تا ارتفاع بالابری ۶ متر به کار می‌رود. برای ارتفاع بیشتر، تا ۳۰ متر، بالابر سیم بکسلی نصب می‌شود. ارتفاع بالابری مورد نیاز را در فرم استعلام بنویسید.
چرا قیمت وینچ زنجیری روی سایت نیست؟
بخشی از قطعات از همکاران و به نرخ روز تأمین می‌شود و قیمت آن‌ها ثابت نمی‌ماند. قیمت هر سفارش با استعلام به‌روز داده می‌شود و به ظرفیت، طول زنجیر، نوع وینچ و برند بستگی دارد. آذین دینامیک به استعلام‌ها در کمتر از یک روز کاری پاسخ می‌دهد.
استعلام قیمت
برای دریافت قیمت روز، ظرفیت، ارتفاع بالابری، نوع وینچ و برق محل نصب را در فرم زیر با کارشناسان آذین دینامیک در میان بگذارید.
